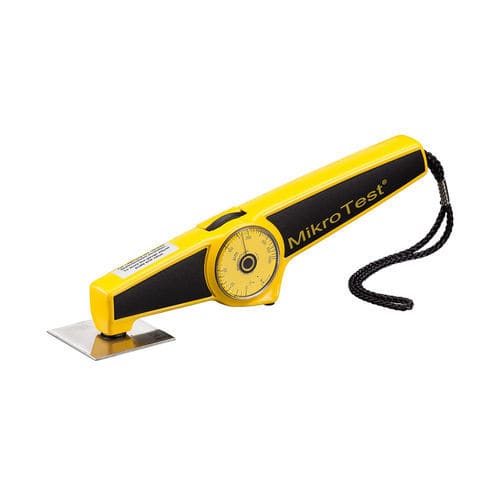

Medidor de espesores de revestimiento MikroTest series

de cobrede aceropara materiales no ferrosos

Descripción
El MikroTest es un medidor mecánico de espesor de recubrimiento para mediciones no destructivas de capas no magnéticas sobre sustratos ferromagnéticos, basado en el principio de adhesión magnética. Su carcasa metálica y funcionamiento sin baterías lo hacen apropiado para entornos industriales.

Aplicaciones

• Medición de recubrimientos no magnéticos: pinturas, lacas, esmaltes, cromo y zinc sobre acero.
• Níquel electrodepositado sobre acero (modelo NiFe50).
• Níquel electrodepositado sobre sustratos no ferromagnéticos (modelos Ni50, Ni100): aluminio, cobre, plásticos.

Modelos y modos de funcionamiento
MikroTest 5

• Accionamiento manual: girar la rueda hasta el tope y retroceder lentamente hasta que el imán se libere.
• MikroTest 5 G — Rango 0–100 µm, para galvanizado y pintura sobre acero.
• MikroTest 5 F — Rango 0–1 000 µm, para pintura sobre acero.

MikroTest 6

• Accionamiento automático por muelle con mecanismo de bloqueo: girar la rueda al tope y activar la medición automática.
• MikroTest 6 G — 0–100 µm.
• MikroTest 6 F — 0–1 000 µm.
• MikroTest 6 S3 — 0,2–3 mm, para esmalte, plásticos o caucho sobre acero.
• MikroTest 6 S5 — 0,5–5 mm.
• MikroTest 6 S10 — 2,5–10 mm.
• MikroTest 6 S20 — 7,5–20 mm.
• MikroTest 6 Ni50 — 0–50 µm, níquel electrodepositado sobre sustratos no ferromagnéticos.
• MikroTest 6 Ni100 — 0–100 µm.
• MikroTest 6 NiFe50 — 0–50 µm, níquel electrodepositado sobre acero.

Método de medición
Adhesión magnética según DIN EN ISO 2808, método 7A.

Características principales

• Carcasa robusta de fundición a presión de zinc.
• Imán con estabilidad a largo plazo, producido por ElektroPhysik.
• Rangos de medición desde µm hasta 20 mm según modelo.
• Compensación de peso para uso en todas las posiciones: horizontal, vertical y por encima de la cabeza.
• Medición posible en superficies curvas.
• Funcionamiento sin baterías.

Contenido del suministro

• Aparato MikroTest.
• Manual de instrucciones.
• Funda o estuche blando.

Especificaciones técnicas

• Rangos: 6 S3: 0,2–3 mm; 6 S5: 0,5–5 mm; 6 S10: 2,5–10 mm; 6 NiFe50: 0–50 µm (otras variantes según listado).
• Aplicaciones por variante: S3/S5/S10 — esmalte, plástico, caucho sobre acero; NiFe50 — níquel electrodepositado en acero (acero ST 33–ST 60).
• Tolerancia: S3/S5/S10 ±5% de la lectura; NiFe50 ±2 µm y +8% de la lectura.
• Superficie mínima (Ø): S3 30 mm; S5 50 mm; S10 50 mm; NiFe50 20 mm.
• Radio mínimo de curvatura (convexo/concavo): S3 15 mm/25 mm; S5 15 mm/25 mm; S10 15 mm/25 mm; NiFe50 10 mm/25 mm.
• Espesor mínimo del sustrato: S3/S5 1,0 mm; S10 2,0 mm; NiFe50 0,5 mm.
• Temperatura ambiente: -20 °C a 100 °C.
• Dimensiones: instrumento 215 × 55 × 29 mm; estuche 235 × 185 × 46 mm.
• Peso: estuche con instrumento aprox. 560 g.
