Medidor de espesores de película seca MiniTest 700 series

de aceropara materiales no ferrososde revestimiento

Resumen de ventajas

• Procesamiento digital integrado en el sensor (SIDSP) para lecturas rápidas y repetibles
• Puntas de sonda resistentes al desgaste y alta inmunidad EMC para uso industrial
• Capacidad de medición hasta 35 mm según el sensor
• Menús gráficos y textos de ayuda en 20 idiomas para operación en campo

Información del producto

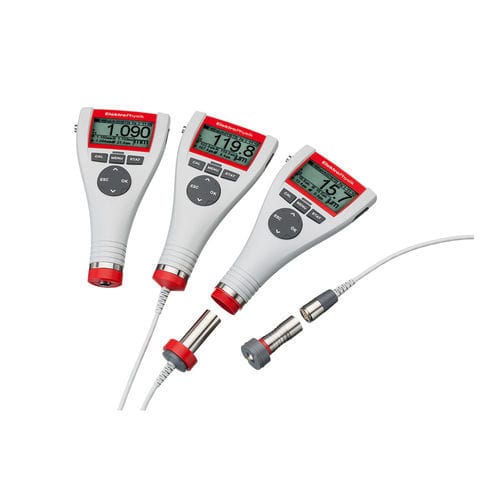

La serie MiniTest 700 incluye tres modelos para medición no destructiva del espesor de recubrimiento en sustratos ferromagnéticos y conductores: MiniTest 725 (básico, sensor integrado), MiniTest 735 (estándar, sonda externa con cable) y MiniTest 745 (flexible, sondas intercambiables conectables por cable o Bluetooth). Hay dos modos de medición: modo individual (hasta 70 lecturas/min) y modo continuo (hasta 20 valores/s). El almacenamiento y las interfaces varían según el modelo.

MiniTest 725

• Sonda interna fija (sensor integrado)
• Memoria: hasta 10.000 lecturas almacenadas en 10 grupos

MiniTest 735

• Sondas externas intercambiables conectadas por cable
• Memoria: hasta 10.000 lecturas almacenadas en 10 grupos

MiniTest 745

• Sondas intercambiables — internas, externas (cable) o inalámbricas (Bluetooth)
• Memoria: hasta 100.000 lecturas almacenadas en 100 grupos

Sensores (SIDSP)
SIDSP (Sensor Integrated Digital Signal Processing) incorpora un microprocesador en la cabeza de la sonda para recoger, filtrar y preprocesar valores. Ventajas: mayor precisión y repetibilidad, compensación de temperatura, puntas de sonda pulidas y resistentes, calibración individual en fábrica, compensación automática de la conductividad para metales no ferrosos y rango de medida hasta 35 mm según sensor.

Campos de aplicación

• Piezas pequeñas, ranuras y zonas de difícil acceso (sondas miniatura Ø 2,5 mm)
• Carrocería de automóviles y superficies con geometrías variables
• Componentes aeroespaciales con aleaciones de distinta conductividad
• Mediciones en perforaciones y ubicaciones difíciles (sondas para tubos)
• Protección anticorrosiva en grandes estructuras de acero (registro masivo en sitio)
• Entornos con polvo o humedad (sondas heavy‑duty)
• Recubrimientos gruesos (p. ej. sonda F15 hasta 15 mm sobre acero) y superficies muy abrasivas (sondas especiales)

Manejo y transmisión de datos
El equipo se maneja mediante un menú gráfico con textos de ayuda multilingües. Procedimientos de calibración predefinidos conforme a normas internacionales y modo especial para sustratos rugosos. Transferencia de datos por USB o Bluetooth a PC, tablet o smartphone. Incluye MSoft 7 basic; opción de actualizar a MSoft 7 professional.

Principios de medición

• Inducción magnética (sondas tipo F) según DIN EN ISO 2808 método 7C
• Corrientes parásitas (sondas tipo N) según DIN EN ISO 2808 método 7D

Características

• Medición de alta precisión (precisión típica hasta 15 mm según sonda)
• Interfaces USB y Bluetooth para exportación de datos e impresión
• SIDSP para mayor precisión y repetibilidad
• Sondas universales con detección automática de sustrato (acero / no férricos)
• Larga vida útil de las sondas por puntas resistentes al desgaste
• Funciones estadísticas extensas y estadísticas por bloques configurables
• Almacenamiento: 10.000 lecturas (725/735) o 100.000 lecturas (745)
• Pantalla gráfica con iluminación regulable y guía de usuario en 20 idiomas

Contenido de suministro

• Unidad MiniTest 725, 735 o 745
• Sensor SIDSP (a elegir)
• Bolsa de transporte con clip para cinturón
• Juego de calibración con estándares y placa(s) de referencia cero
• Manual multilingüe en CD
• Maletín de transporte de plástico
• 2 pilas AA (LR06)

Especificaciones técnicas

• Tipos de sensor: 725 = interno fijo; 735 = externo con cable; 745 = interno/externo intercambiable
• Series de medición (grupos): 725 = 10; 735 = 10; 745 = 100
• Memoria: 725 = 10.000; 735 = 10.000; 745 = 100.000 lecturas
• Calibración: calibración de fábrica, 1/2/3 puntos, método especial para sustratos rugosos, offset ajustable
• Normas y procedimientos: ISO 19840:2004(E), SSPC‑PA2, SS 184160, AS 3894.3, y normas DIN EN ISO
• Monitorización de límites: señales ópticas y acústicas
• Unidades: µm, mm, cm / mils, inch, thou
• Interfaces: Bluetooth® 4.0 / Bluetooth Smart®, Mini‑USB
• Impresora: impresora ASCII estándar o impresora Bluetooth ElektroPhysik
• Alimentación: 2 x AA (LR‑06) o acumuladores NiMH AA (HR6)
• Temperatura de operación: -10 °C a +60 °C
• Temperatura de almacenamiento: -20 °C a +70 °C
• Dimensiones: 157 x 75,5 x 49 mm
• Peso: aprox. 175 g (725/745), 210 g (735) según sensor
