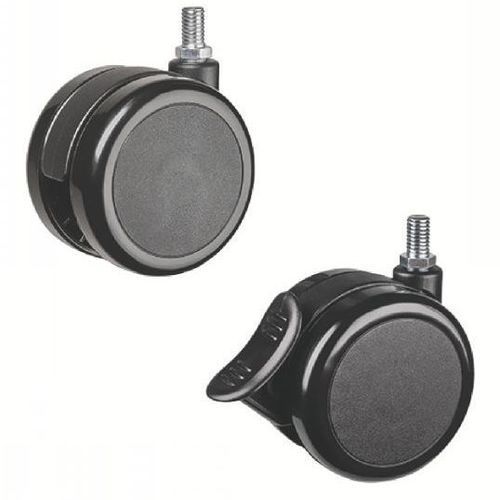

Ruedecilla giratoria 38-206 series

con varilla roscadapara mueblecon freno

Definición
Una rueda es un componente mecánico formado por una rueda montada en una chapa, asociado a un sistema de fijación (vástago roscado) que permite su montaje bajo un soporte. Proporciona movilidad a equipos o cargas al convertir un movimiento de traslación en la rotación de la rueda, reduciendo el esfuerzo de desplazamiento.

Materiales

• Chapa: poliamida.
• Rueda: poliamida, dureza 75° Shore D.
• Buje: liso.

Versión

• Método de fijación: vástago roscado.
• Tipo: rueda giratoria para mobiliario.
• Disponible en versiones con freno y sin freno.

Plazo dimensional / capacidad
Diámetro de rueda (d1): 75 mm. Anchura de banda (l2): 8 mm. Capacidad de carga: 50 kg. Temperatura de servicio: -10 °C a +40 °C.

Ejemplos de pedido / Referencias

• 38-2061-75 — Sin freno.
• 38-2062-75 — Con freno.

Documentos disponibles (lista)

• Ruedas y ruedas giratorias - Ficha técnica (PDF)
• Serie 38: Ruedas y ruedas giratorias (PDF)
• Serie 38: Especificaciones técnicas (PDF)

Aplicación
- Uso: ruedas para mobiliario (movilidad de muebles y pequeños equipos).

Especificaciones técnicas

• Modelo / serie: 38-206
• Diámetro rueda (d1): 75 mm
• Diámetro interior / taladro (d2): 10 mm
• Altura total (h1): 88 mm
• Longitud del vástago / l1: 62 mm
• Anchura de banda (l2): 8 mm
• Anchura total de la rueda (l3): 54 mm
• Longitud útil (l4): 15 mm
• Longitud opcional (l5): - o 25 mm según versión
• Capacidad de carga: 50 kg
• Materiales: chapa y rueda en poliamida, buje liso
• Fijación: vástago roscado
• Versiones disponibles: Sin freno, Con freno
• Rango de temperatura de uso: -10 °C a +40 °C
