Ruedecilla giratoria 38-504 series

fijacon vástagocon platino giratorio

Definición
Una rueda es un componente mecánico formado por una llanta montada en una brida, combinada con un sistema de fijación (placa, agujero central, vástago o casquillo) que permite su instalación bajo un soporte. Proporciona movilidad a equipos o cargas al transformar un movimiento de traslación en la rotación de la rueda, reduciendo el esfuerzo necesario para el desplazamiento.

Material

• Brida en acero inoxidable, giro sobre rodamiento de bolas de doble hilera, eje atornillado.
• Cuerpo de la rueda en poliamida blanca.
• Banda de rodadura en poliuretano inyectado roja, dureza 42° Shore D.
• Rodamientos de rodillos en acero inoxidable.

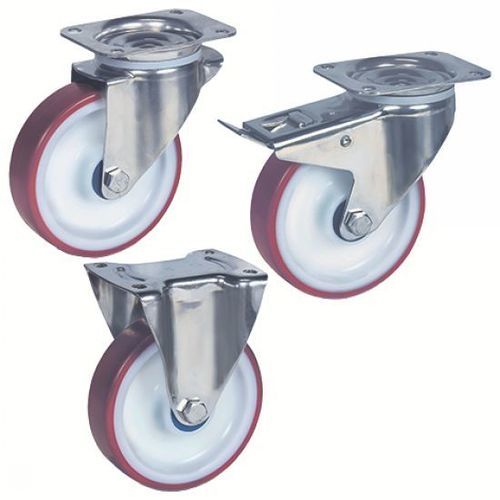

Versiones disponibles

• Fija, montaje a placa, sin freno.
• Giratoria, montaje a placa, sin freno.
• Giratoria, montaje a placa, con freno trasero.

Rango dimensional

• Diámetro de rueda (d1): de 100 a 200 mm.
• Ancho de banda (l2): de 32 a 46 mm.
• Desplazamiento para ruedas giratorias (l1): de 35 a 57 mm (según referencia).
• Capacidad de carga: de 150 a 400 kg (según referencia).

Uso y características de funcionamiento

• Temperatura de servicio: -40 °C a +80 °C.
• Resistente a la abrasión y a los detergentes.
• Conforme a la norma NF Hygiène.
• Adecuada para carros de laboratorio y carros de cocina.

Variantes / Referencias (extracto)
Ref | Versión | Freno | d1 (mm) | d2 (mm) | h1 (mm) | l1 (mm) | l2 (mm) | l3 (mm) | l4 (mm) | l5 (mm) | l6 (mm) | Carga (kg)
38-5041-100 | Giratoria | Sin freno | 100 | 9 | 128 | 35 | 32 | 105 | 85 | 77-80 | 60 | 150
38-5041-125 | Giratoria | Sin freno | 125 | 9 | 155 | 38 | 32 | 105 | 85 | 77-80 | 60 | 200
38-5041-160 | Giratoria | Sin freno | 160 | 11 | 200 | 55 | 40 | 135 | 105 | 105 | 75-80 | 350
38-5041-200 | Giratoria | Sin freno | 200 | 11 | 240 | 52 | 46 | 135 | 105 | 105 | 75-80 | 400
38-5042-100 | Giratoria | Con freno trasero | 100 | 9 | 128 | 39 | 32 | 105 | 85 | 77-80 | 60 | 150
38-5042-125 | Giratoria | Con freno trasero | 125 | 9 | 155 | 39 | 32 | 105 | 85 | 77-80 | 60 | 200
38-5042-160 | Giratoria | Con freno trasero | 160 | 11 | 200 | 57 | 40 | 135 | 105 | 105 | 75-80 | 350
38-5042-200 | Giratoria | Con freno trasero | 200 | 11 | 240 | 57 | 46 | 135 | 105 | 105 | 75-80 | 400
38-5047-100 | Fija | Sin freno | 100 | 9 | 128 | - | 32 | 102 | 87 | 77-80 | 60 | 150
38-5047-125 | Fija | Sin freno | 125 | 9 | 155 | - | 32 | 102 | 87 | 77-80 | 60 | 200
38-5047-160 | Fija | Sin freno | 160 | 11 | 200 | - | 40 | 135 | 114 | 105 | 77-80 | 350
38-5047-200 | Fija | Sin freno | 200 | 11 | 240 | - | 46 | 135 | 114 | 105 | 77-80 | 400

Ejemplo de pedido
Referencia: 38-5041-100

Documentos técnicos asociados
Ficha técnica de la gama (Ruedas y ruedas) disponible en formato PDF.

Características / Especificaciones técnicas

• Serie / modelo: serie 38-504.
• Marca: Emile Maurin
• Materiales: brida en acero inoxidable, rueda en poliamida, banda de poliuretano inyectado 42° Shore D, cojinetes en acero inoxidable.
• Opciones de fijación: placa (modo de fijación principal presentado).
• Versiones: giratoria sin freno, giratoria con freno trasero, fija sin freno.
• Diámetros disponibles: 100, 125, 160, 200 mm.
• Capacidades de carga: 150, 200, 350, 400 kg según referencia.
• Temperatura de funcionamiento: -40 °C a +80 °C.
• Resistencia: abrasión y detergentes; conforme a NF Hygiène.
• Referencias detalladas y cotas técnicas disponibles por referencia (ver tabla de variantes arriba).
