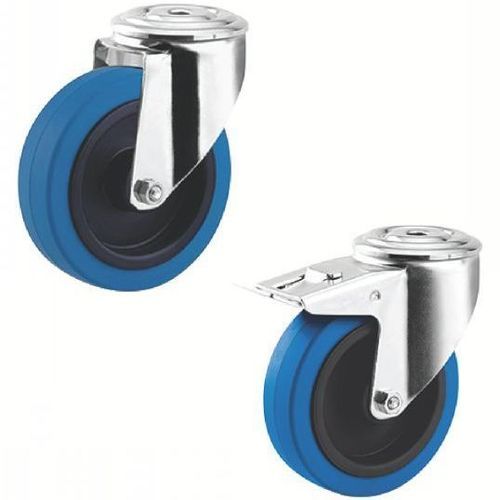

Ruedecilla giratoria 38-506 series

con vástagopara carroelástica

Definición
Una rueda giratoria es un componente mecánico formado por una rueda montada en una ménsula (horquilla), asociado a un sistema de fijación (platina, agujero central, vástago o casquillo) que permite su montaje bajo un soporte. Proporciona movilidad a equipos o cargas al convertir el movimiento de traslación en rotación de la rueda, reduciendo el esfuerzo de desplazamiento.

Material

• Ménsula en acero inoxidable, giro sobre doble bancada de bolas, eje atornillado.
• Núcleo de la rueda en poliamida.
• Banda de rodadura de caucho elástico gris no marcante, dureza 64° Shore A.
• Rodamientos de rodillos en acero inoxidable.

Versión

• Modo de fijación: por agujero central.
• Disponible en versión giratoria con o sin freno (versiones "Sin freno" y "Con freno trasero").

Gama dimensional

• Diámetro de rueda (d1): 100 o 125 mm.
• Ancho de banda (l2): 34 o 40 mm.
• Desplazamiento (l1): 40 o 41 mm.
• Carga nominal: 150 kg.

Uso

• Temperatura de empleo: de -20 °C a +80 °C.
• Resistente a lavados y detergentes.
• Cumple la norma NF Hygiène.
• Adecuada para carros de distribución de bandejas de comidas y aplicaciones similares.

Variantes / Ejemplos de pedido (extracto)
Ref | Versión | d1 (mm) | d2 (mm) | h1 (mm) | l1 (mm) | l2 (mm) | Carga (kg)
38-5061-100 | Sin freno | 100 | 13 | 128 | 41 | 34 | 150
38-5061-125 | Sin freno | 125 | 13 | 155 | 40 | 40 | 150
38-5062-100 | Con freno trasero | 100 | 13 | 128 | 41 | 34 | 150
38-5062-125 | Con freno trasero | 125 | 13 | 155 | 40 | 40 | 150

Documentos
- Ruedas y rodajas - Ficha técnica

Características / especificaciones técnicas

• Serie / modelo: 38-506.
• Tipo: Rueda giratoria carga media, fijación por agujero central, acero inoxidable.
• Ménsula: inox, giro sobre doble bancada de bolas, eje atornillado.
• Rueda: núcleo en poliamida.
• Banda: caucho elástico gris, 64° Shore A, no marcante.
• Rodamientos: rodillos en inox.
• Modos disponibles: sin freno / con freno trasero.
• Diámetros disponibles: 100 mm o 125 mm.
• Anchos de banda: 34 mm o 40 mm.
• Desplazamientos: 40 mm o 41 mm según referencia.
• Alturas indicativas (h1): 128 mm (para d1 = 100) o 155 mm (para d1 = 125).
• Carga nominal: 150 kg.
• Rango de temperatura de uso: -20 °C a +80 °C.
• Resistencia: lavados y detergentes; conforme NF Hygiène.
