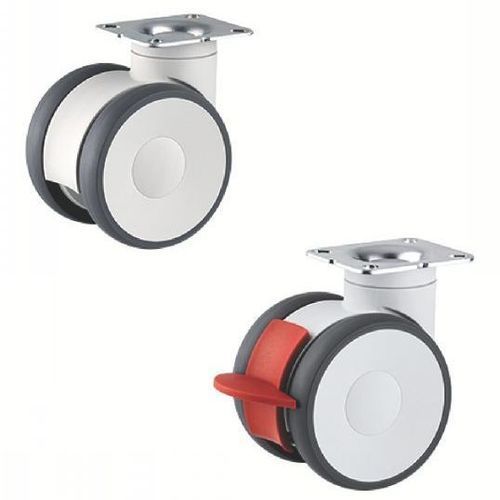

Ruedecilla giratoria 38-202 series

con platino giratoriopara mueblecon freno

Definición
Una rueda (rodamiento) es un componente mecánico constituido por una rueda montada en una horquilla, asociado a un sistema de fijación (placa, orificio central, vástago o casquillo) que permite su montaje bajo un soporte. Proporciona movilidad a equipos o cargas al convertir un movimiento de traslación en la rotación de la rueda, reduciendo el esfuerzo de desplazamiento.

Material

• Horquilla en nylon de alta calidad, giro sobre rodamiento de bolas de doble hilera.
• Cuerpo de la rueda en poliamida.
• Banda de rodadura en poliuretano, dureza 92° Shore A.
• Rodamientos de bolas de precisión.

Versión

• Tipo de fijación: con placa.
• Disponible con freno y sin freno.

Gama dimensional

• Diámetro de rueda (d1): 100 o 125 mm.
• Ancho de banda (l2): 20 mm.
• Desplazamiento (l1): 32 o 40 mm.
• Carga nominal: 120 o 130 kg.

Aplicación

• Temperatura de trabajo: de -20 °C a +60 °C.

Ejemplo de pedido
EJEMPLO DE PEDIDO: Referencia 38-2021-100

Características / especificaciones técnicas

• Referencia de modelo mostrada: 38-202.
• Variantes de producto listadas: 38-2021-100 (sin freno, d1=100), 38-2021-125 (sin freno, d1=125), 38-2022-100 (con freno, d1=100), 38-2022-125 (con freno, d1=125).
• Alturas y cotas (ejemplos en la tabla de producto): h1 ≈ 124 mm o 148 mm según d1, l1 = 32 mm o 40 mm, l2 = 20 mm, l3 = 77 mm, l4 = 67 mm, l5 = 56–61,5 mm, l6 = 46,5–51,5 mm.
• Disponibilidad indicada: plazo típico 5 a 9 días (según variante).
