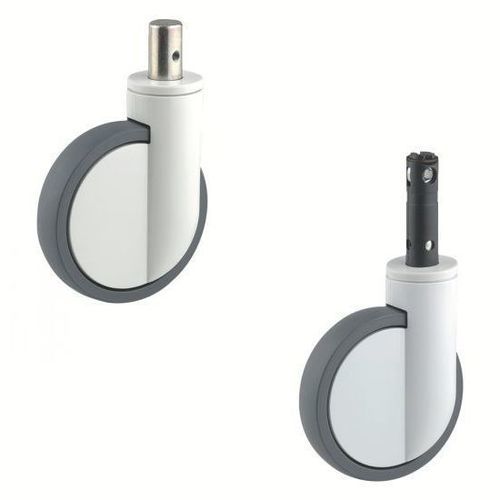

Ruedecilla giratoria 38-301 series

con vástagopara equipamiento médicocon freno

Definición
Una rueda (roulette) es un componente mecánico constituido por una rueda montada en una horquilla, asociada a un sistema de fijación (placa, agujero central, vástago o casquillo) que permite su montaje bajo un soporte. Proporciona movilidad a equipos o cargas al transformar un movimiento de traslación en la rotación de la rueda, reduciendo así el esfuerzo de desplazamiento.

Materiales

• Horquilla en acero bicromatado amarillo.
• Giro sobre rodamientos de bolas de precisión.
• Tapa en nylon.
• Núcleo de la rueda en poliamida.
• Banda de rodadura en poliuretano, dureza 42° Shore D.
• Rodamientos de bolas de precisión.

Versión
Modo de fijación: vástago. Disponible en 3 versiones:

• Sin frenado.
• Con frenado 2 funciones (bloqueo total o libre).
• Con frenado 3 funciones (bloqueo total, libre y bloqueo direccional).

Rango dimensional

• Diámetro de rueda (d1): 125 a 200 mm.
• Ancho de banda (l2): 32 o 35 mm.
• Desplazamiento (l1): 35 a 60 mm.
• Carga nominal: 150 kg.

Uso

• Temperatura de empleo: -30 °C a +80 °C.
• Posibilidad de bloqueo centralizado para bloquear varias ruedas simultáneamente mediante un solo pedal de freno.
• Freno 2 funciones: bloqueo total o libre.
• Freno 3 funciones: bloqueo total, libre y bloqueo direccional.
• Ángulo de leva: 45°.
• Alta movilidad y resistencia a choques y desplazamientos rápidos; adecuado para camillas y camas de hospital.

Ejemplo de pedido
Referencia: 38-3011-125

Características / especificaciones técnicas

• Referencia modelo: 38-301.
• Modo de fijación: vástago.
• Versiones disponibles: Sin frenado, Frenado 2 funciones, Frenado 3 funciones.
• Diámetros disponibles: 125 mm, 150 mm, 200 mm.
• Anchos de banda: 32 mm, 35 mm.
• Desplazamientos disponibles (l1): 35 mm, 40 mm, 60 mm (según versión).
• Alturas indicativas (h1): 158 mm, 183 mm, 229 mm (según diámetro).
• Carga de trabajo: 150 kg por rueda.
• Material horquilla: acero bicromatado amarillo; tapa en nylon.
• Material rueda: poliamida; banda en poliuretano 42° Shore D.
• Rodamientos: rodamientos de bolas de precisión.
• Temperatura de uso: -30 °C a +80 °C.
• Ángulo de leva del sistema de frenado: 45°.
