Acoplamiento flexible ECV

de acero inoxidablecon collar de ejepara sanitario

Descripción general
Los acoplamientos de acero inoxidable ENEMAC cumplen los estrictos requisitos de higiene de la producción alimentaria y farmacéutica y también son adecuados para tecnología médica y salas limpias. Se fabrican en aceros inoxidables A2 y A4. Hay disponibles archivos CAD y hojas de datos técnicos para cada tipo.

Acoplamientos de seguridad – Para accionamientos directos

• ECWB | Con fuelle metálico y cubos de sujeción: Par nominal (TA): 5 Nm - 900 Nm; Diámetros de orificio (ØD1): 8 mm - 62 mm; Diámetros de orificio (ØD2): 10 mm - 65 mm; Características: sin juego, alta rigidez torsional.
• ECWD | Con inserto de elastómero y cubos de sujeción: Par nominal (TA): 5 Nm - 900 Nm; Diámetros de orificio (ØD1): 8 mm - 70 mm; Diámetros de orificio (ØD2): 10 mm - 65 mm; Características: enchufable, amortiguador de vibraciones.

Acoplamientos de seguridad – Para accionamientos indirectos

• ECW | Con rodamiento de bolas integrado: Par nominal (TA): 5 Nm - 900 Nm; Diámetro de orificio (ØD): 10 mm - 65 mm; Conexión de eje: cubo con anillo de apriete; Características: para altas cargas de apoyo.

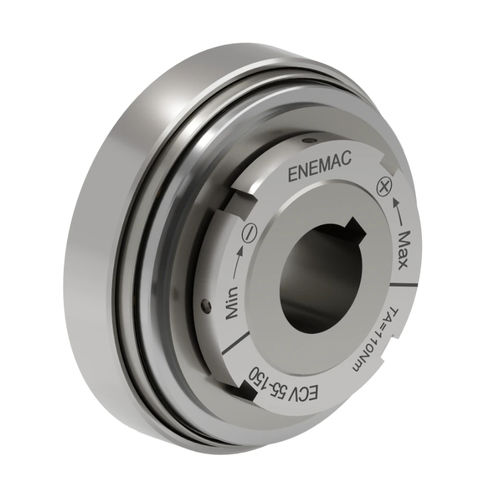

• ECV | Con rodamiento de bolas integrado: Par nominal (TA): 5 Nm - 900 Nm; Diámetro de orificio (ØD): 8 mm - 58 mm; Conexión de eje: ranura para chaveta; Características: para altas cargas de apoyo.
• ECE_ES | Diseño compacto para espacios reducidos: Par nominal (TA): 2 Nm - 900 Nm; Diámetro de orificio (ØD): 10 mm - 50 mm; Conexión de eje: ranura para chaveta; Características: para montajes con brida en instalaciones sensibles a la higiene.
• ECG_ES | Con zona de cojinete deslizante estrecha: Par nominal (TA): 2 Nm - 900 Nm; Diámetro de orificio (ØD): 10 mm - 50 mm; Conexión de eje: ranura para chaveta; Características: para accionamientos por cadena o correa dentada en instalaciones sensibles a la higiene.
• ECI_ES | Con zona de cojinete deslizante ancha: Par nominal (TA): 2 Nm - 900 Nm; Diámetro de orificio (ØD): 10 mm - 50 mm; Conexión de eje: ranura para chaveta; Características: para accionamientos por correa dentada en instalaciones sensibles a la higiene.
• ECR | Versión encapsulada: Par nominal (TA): 15 Nm - 350 Nm; Diámetro de orificio (ØD): 16 mm - 42 mm; Conexión de eje: ranura para chaveta; Características: para accionamientos por cadena o correa dentada en instalaciones sensibles a la higiene.
• ECS_ES | Opcional con piñón: Par nominal (TA): 1 Nm - 950 Nm; Diámetro de orificio (ØD): 6 mm - 8 mm; Conexión de eje: ranura para chaveta; Características: acoplamiento deslizante para accionamientos simples por cadena o correa dentada.

Acoplamientos de eje – Acoplamientos elastómeros

• EWJ | Amortiguador de vibraciones, para aplicaciones sensibles a la higiene: Par nominal (TA): 6 Nm - 650 Nm; Diámetros de orificio (ØD1/ØD2): 6 mm - 70 mm; Conexión de eje: cubo de sujeción; vel. máx. (n): 29000 1/min.

Acoplamientos de eje – Acoplamientos de láminas

• EWZK_ES | Para aplicaciones pesadas en exteriores: Par nominal (TA): 40 Nm - 7000 Nm; Diámetros de orificio (ØD1/ØD2): 10 mm - 110 mm; Conexión de eje: ranura para chaveta; vel. máx. (n): 14500 1/min.

Acoplamientos de eje – Acoplamientos con fuelle metálico

• EWC | Serie estándar para aplicaciones sensibles a la higiene: Par nominal (TA): 1.5 Nm - 1000 Nm; Diámetros de orificio (ØD1/ØD2): 3 mm - 90 mm; Conexión de eje: cubo de sujeción; vel. máx. (n): 23000 1/min.
• EWR | Montaje sencillo en áreas higiénicas: Par nominal (TA): 10 Nm - 1200 Nm; Diámetros de orificio (ØD1/ØD2): 7 mm - 85 mm; Conexión de eje: cubo tipo medio cáscara; vel. máx. (n): 28000 1/min.

Acoplamientos de distancia

• EWLC | Con longitud variable: Par nominal (TA): 10 Nm - 1200 Nm; Diámetros de orificio (ØD1/ØD2): 7 mm - 85 mm; Conexión de eje: cubo tipo medio cáscara; Longitud: 92 mm - 3000 mm.

Nota
Hay archivos CAD y hojas de datos disponibles para cada tipo. Los productos están concebidos para entornos sensibles a la higiene (industria alimentaria, farmacéutica, medicina y salas limpias).

Especificaciones técnicas

• Materiales: aceros inoxidables A2 y A4 (Hygienic Design).
• Industrias adecuadas: industria alimentaria, industria farmacéutica, tecnología médica y de salas limpias, ingeniería mecánica y de instalaciones.
• Documentos disponibles: modelos CAD y hojas de datos técnicos para cada tipo.
• Clases de producto en la página: acoplamientos de seguridad (directo/indirecto), acoplamientos de eje (elastómero, lámina, fuelle metálico), acoplamientos de distancia.
