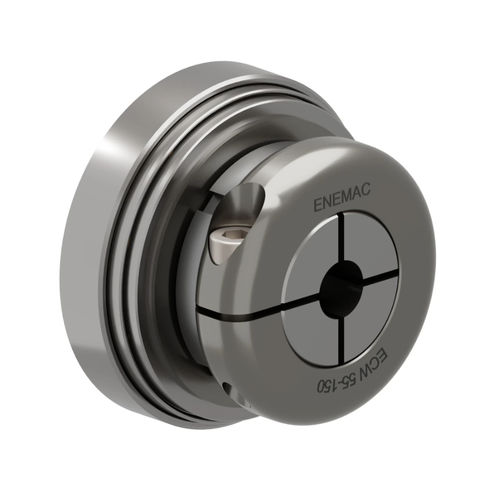

Acoplamiento flexible ECW

de acero inoxidablepara sanitariopara productos alimentarios

Descripción del producto
Los acoplamientos en acero inoxidable ENEMAC se fabrican en Hygienic Design con aceros inox A2 y A4 y cumplen con estrictos requisitos de higiene para la industria alimentaria, farmacéutica y la tecnología médica, así como para salas limpias. La gama incluye acoplamientos de seguridad, acoplamientos de árbol, acoplamientos de láminas, acoplamientos de fuelle metálico y acoplamientos de distancia diseñados para entornos sensibles a la higiene.

Acoplamientos de seguridad — para accionamientos directos

• ECWB | Con fuelle metálico y cubos de apriete
  • Par nominal (TA): 5 Nm - 900 Nm
  • Diámetros de taladro (ØD1): 8 mm - 62 mm
  • Diámetros de taladro (ØD2): 10 mm - 65 mm
  • Características: sin juego, alta rigidez torsional
• ECWD | Con unión elastomérica y cubos de apriete
  • Par nominal (TA): 5 Nm - 900 Nm
  • Diámetros de taladro (ØD1): 8 mm - 70 mm
  • Diámetros de taladro (ØD2): 10 mm - 65 mm
  • Características: enchufable, amortiguador de vibraciones

Acoplamientos de seguridad — para accionamientos indirectos

• ECW | Con cojinete de bolas integrado
  • Par nominal (TA): 5 Nm - 900 Nm
  • Diámetro de taladro (ØD): 10 mm - 65 mm
  • Unión de eje: cubo con anillo de apriete
  • Características: para altas cargas de apoyo
• ECV | Con cojinete de bolas integrado
  • Par nominal (TA): 5 Nm - 900 Nm
  • Diámetro de taladro (ØD): 8 mm - 58 mm
  • Unión de eje: chaveta paralela
  • Características: para altas fuerzas de apoyo
• ECE_ES | Diseño compacto para espacios reducidos
  • Par nominal (TA): 2 Nm - 900 Nm
  • Diámetro de taladro (ØD): 10 mm - 50 mm
  • Unión de eje: chaveta paralela
  • Características: para montajes con brida en instalaciones sensibles a la higiene
• ECG_ES | Zona de cojinete rodante estrecha
  • Par nominal (TA): 2 Nm - 900 Nm
  • Diámetro de taladro (ØD): 10 mm - 50 mm
  • Unión de eje: chaveta paralela
  • Características: para accionamientos por cadena o correa dentada en entornos higiénicos
• ECI_ES | Zona de cojinete rodante ancha
  • Par nominal (TA): 2 Nm - 900 Nm
  • Diámetro de taladro (ØD): 10 mm - 50 mm
  • Unión de eje: chaveta paralela
  • Características: para accionamientos por correa dentada en entornos higiénicos
• ECR | Versión encapsulada
  • Par nominal (TA): 15 Nm - 350 Nm
  • Diámetro de taladro (ØD): 16 mm - 42 mm
  • Unión de eje: chaveta paralela
  • Características: para accionamientos por cadena o correa dentada en instalaciones sensibles a la higiene
• ECS_ES | Opcional con piñón (acoplamiento deslizante)
  • Par nominal (TA): 1 Nm - 950 Nm
  • Diámetros de taladro (ØD): 6 mm - 8 mm
  • Unión de eje: chaveta paralela
  • Características: acoplamiento deslizante para accionamientos sencillos por cadena o correa dentada

Acoplamientos de árbol

• EWJ | Acoplamientos de elastómero — amortiguadores de vibración, para aplicaciones sensibles a la higiene
  • Par nominal (TA): 6 Nm - 650 Nm
  • Diámetros de taladro (ØD1/ØD2): 6 mm - 70 mm
  • Unión de eje: cubo de apriete
  • Velocidad máx. (n): 29000 1/min

Acoplamientos de láminas

• EWZK_ES | Para aplicaciones pesadas en exterior
  • Par nominal (TA): 40 Nm - 7000 Nm
  • Diámetros de taladro (ØD1/ØD2): 10 mm - 110 mm
  • Unión de eje: chaveta paralela
  • Velocidad máx. (n): 14500 1/min

Acoplamientos de fuelle metálico

• EWC | Serie estándar para aplicaciones sensibles a la higiene
  • Par nominal (TA): 1,5 Nm - 1000 Nm
  • Diámetros de taladro (ØD1/ØD2): 3 mm - 90 mm
  • Unión de eje: cubo de apriete
  • Velocidad máx. (n): 23000 1/min
• EWR | Montaje sencillo en áreas higiénicas
  • Par nominal (TA): 10 Nm - 1200 Nm
  • Diámetros de taladro (ØD1/ØD2): 7 mm - 85 mm
  • Unión de eje: cubo semicáscara
  • Velocidad máx. (n): 28000 1/min

Acoplamientos de distancia

• EWLC | Longitud variable hasta 3 m
  • Par nominal (TA): 10 Nm - 1200 Nm
  • Diámetros de taladro (ØD1/ØD2): 7 mm - 85 mm
  • Unión de eje: cubo semicáscara
  • Rango de longitudes: 92 mm - 3000 mm

Especificaciones técnicas

• Materiales: acero inoxidable A2 y A4 (Hygienic Design)
• Aplicaciones: producción alimentaria, industria farmacéutica, tecnología médica, salas limpias
• Familias de productos: acoplamientos de seguridad (directo/indirecto), acoplamientos de árbol, acoplamientos de láminas, acoplamientos de fuelle metálico, acoplamientos de distancia
• Rangos de par nominal: de 1 Nm a 7000 Nm (según tipo)
• Rangos de diámetros de taladro: de 3 mm a 110 mm (según tipo)
• Uniones de eje: cubo de apriete, cubo con anillo de apriete, chaveta paralela, cubo semicáscara
• Velocidades máximas (según tipo): ej. EWJ 29000 1/min, EWC 23000 1/min, EWZK_ES 14500 1/min, EWR 28000 1/min
• Rango de longitudes acoplamientos de distancia: hasta 3000 mm
• Particularidades: sin juego, alta rigidez torsional, amortiguación de vibraciones, opciones enchufables, versiones encapsuladas, diseños compactos para espacios reducidos, variantes de acoplamiento por deslizamiento
