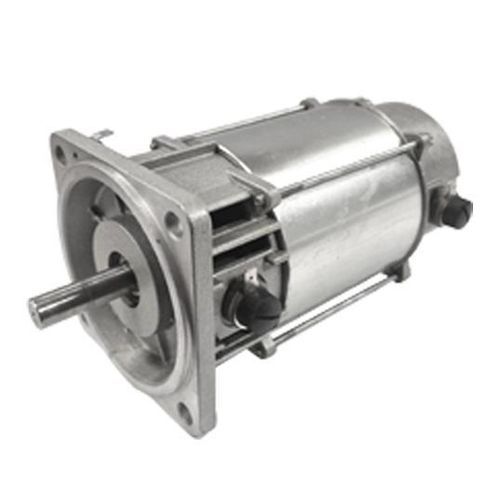

Motor DC

de corriente continua48 Vcon imán permanente

Descripción general del producto Nuestros motores personalizados en tamaños 63 y 71 están equipados con excitación por imanes permanentes y concentradores de flujo, diseñados para soportar corrientes de desimantación elevadas. Esta característica permite un uso versátil en un amplio rango de velocidades en regímenes de par constante y variable, incluso con variadores de velocidad de bajo factor de forma. En estas condiciones, los motores ofrecen alta eficiencia y baja ondulación de par audible.

Características clave

• Circuito magnético de 2 polos con concentradores de flujo, imanes de ferrita
• Clase de refrigeración IC410
• Rodamientos con holgura aumentada, protegidos y lubricados de por vida
• Formas de construcción/montaje disponibles: IMB5, IMV1 e IMV3 (tamaños 63 y 71)

Tabla técnica CARACTERÍSTICAS Y VALOR NOMINAL | TAMAÑO MOTOR 1 Nm | TAMAÑO MOTOR 2 Nm
Par nominal, rotor bloqueado, servicio continuo, dt aw = 115K* | 1.12 Nm | 2.15 Nm
Par pico, rotor bloqueado | 4 Nm | 8 Nm
Velocidad máxima | 12500 rpm | 6000 rpm
Inercia del rotor | 560 x 10^-6 kgm² | 1100 x 10^-6 kgm²
Constante de tiempo mecánica *** | 18.5 ms | 16 ms
Peso | 5 kg | 8 kg
Impedancia térmica * | 2 °C/W | 1.2 °C/W
Constante de tiempo térmica * | 1320 s | 1680 s
Constante de tiempo eléctrica *** | 5.00 ms | 6.00 ms
Constante de velocidad *** | 1.38 rad/s/Nm | 0.58 rad/s/Nm
Caída de tensión de las escobillas a corriente nominal | 1.20 Vdc | 1.20 Vdc
Suministro > 48Vdc | 1.20 Vdc | 1.20 Vdc
Suministro ≤ 48Vdc | 0.40 Vdc | 0.40 Vdc

Construcción y detalles mecánicos Refrigeración: IC410. Rodamientos: protegidos, lubricados de por vida, con holgura aumentada para tolerar corrientes de desimantación y amplios rangos de velocidad. Formas de montaje disponibles: IMB5, IMV1, IMV3. Los concentradores de flujo y los imanes de ferrita ofrecen resistencia a la desimantación y reducen la ondulación de par audible.

Características / especificaciones técnicas

• Familia de producto: Motores DC de imanes permanentes
• Tamaños disponibles: 63 y 71
• Par nominal (tamaño 1): 1.12 Nm
• Par nominal (tamaño 2): 2.15 Nm
• Par pico (tamaño 1 / tamaño 2): 4 Nm / 8 Nm
• Velocidad máxima (tamaño 1 / tamaño 2): 12500 rpm / 6000 rpm
• Inercia rotor (tamaño 1 / tamaño 2): 560 x10^-6 kgm² / 1100 x10^-6 kgm²
• Constante de tiempo mecánica: 18.5 ms (tamaño 1), 16 ms (tamaño 2)
• Constante de tiempo eléctrica: 5.00 ms (tamaño 1), 6.00 ms (tamaño 2)
• Constante de velocidad: 1.38 rad/s/Nm (tamaño 1), 0.58 rad/s/Nm (tamaño 2)
• Caída de tensión de las escobillas a corriente nominal: 1.20 Vdc
• Impedancia térmica (tamaño 1 / tamaño 2): 2 °C/W / 1.2 °C/W
• Constante de tiempo térmica (tamaño 1 / tamaño 2): 1320 s / 1680 s
• Peso (tamaño 1 / tamaño 2): 5 kg / 8 kg
• Tipo de imán: Imanes de ferrita con concentradores de flujo
• Clase de refrigeración: IC410
