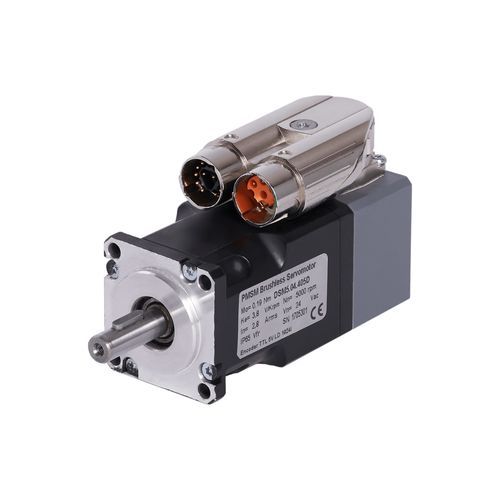

Servomotor brushless 9MDSM5 series

con frenocon codificadoresIP55

Descripción breve
Servomotor síncrono brushless serie 9MDSM5 diseñado para aplicaciones servo de alto rendimiento. Bajo cogging y baja ondulación de par con construcción de 8 polos, FEM sinusoidal y imanes de tierras raras de alta temperatura. Rango de par para aplicaciones ligeras a medias (aprox. 0,18 a 200 Nm según variante). Opciones de retroalimentación: resolver, encoders incremental/absoluto y Hiperface DSL para soluciones con un solo cable. Freno de retención opcional y monitorización térmica mediante sensor PTC o PT1000.

Características clave

• Diseñado para permitir sobrecargas de corriente elevadas
• Amplio rango de pares: ≈ 0,18–200 Nm (según variante)
• Variantes de conexión: salida de cable estándar o conectores de interconexión M15–M40
• Feedback: resolver, encoders incremental/absoluto, Hiperface DSL disponible
• Freno de retención opcional
• Monitorización de temperatura: PTC o PT1000
• Imanes de tierras raras alta temperatura; FEM sinusoidal; diseño de 8 polos
• Protección térmica integrada
• Niveles de protección: IP55 (información general) y IP64 en tablas por variante
• Normas y certificaciones: CE, normas EN aplicables y listado UL

Variantes técnicas (resumen por grupos)

• 9MDSM504xx – 9MDSM505xx: par de bloqueo 0,19–0,38 Nm; par pico hasta 1,3 Nm; pesos 0,53–0,68 kg; velocidades máximas hasta 8 500 rpm (mecánico); protección IP64.
• 9MDSM521xx – 9MDSM522xx: par de bloqueo 0,7–1,4 Nm; par pico hasta 4,9 Nm; pesos 1,2–1,7 kg; velocidades hasta 8 000 rpm; protección IP64.
• 9MDSM531xx – 9MDSM532xx: par de bloqueo 1,5–2,9 Nm; par pico hasta 10 Nm; pesos 2,4–3,5 kg; velocidades hasta 7 000 rpm; protección IP64.
• 9MDSM533xx – 9MDSM534xx: par de bloqueo 4,2–5,3 Nm; par pico hasta 18 Nm; pesos 4,6–5,7 kg; protección IP64; velocidades según variante.
• 9MDSM543xx: par de bloqueo 11,3 Nm; par pico hasta 40 Nm; peso ≈11,4 kg; protección IP64.
• 9MDSM551xx – 9MDSM552xx: par de bloqueo 10–19 Nm; par pico hasta 65 Nm; pesos 11–16 kg; protección IP64.
• 9MDSM553xx – 9MDSM554xx: par de bloqueo 27–35 Nm; par pico hasta 119 Nm; pesos 21–26 kg; protección IP64.
• 9MDSM561xx – 9MDSM562xx: par de bloqueo 15–28 Nm; par pico hasta 72 Nm; pesos 17–23 kg; protección IP64.
• 9MDSM563xx – 9MDSM564xx: par de bloqueo 50–70 Nm; par pico hasta 184 Nm; pesos 36–50 kg; protección IP64.

Cumplimiento y datos ambientales

• Temperatura de funcionamiento: 0 a 40 °C (derating 1 %/K entre 40 °C y 50 °C)
• Temperatura de almacenamiento: −25 a +70 °C
• Humedad: 5 %–95 % sin condensación
• Altitud: hasta 1 000 m sobre el nivel del mar
• Grados de protección: IP55 (información general) e IP64 (tablas por variante)
• Certificaciones: 2014/35/UE, 2014/30/UE, 2011/65/UE, EN 60034-1:2010, EN 60034-2-1:2014, EN 60204-1 y UL según se indique

Pedido y opciones

• Seleccione la variante según requisitos de par/velocidad/peso; consulte los códigos de grupo de variantes (p. ej. 9MDSM53xxx) para parámetros eléctricos y mecánicos
• Especifique el feedback requerido (resolver, encoder incremental/absoluto, Hiperface DSL) y la opción de conectividad/cableado (salida de cable estándar o M15–M40)
• Opciones: freno de retención, sensor PT1000, cableado a medida y accesorios de montaje
• Contacte al proveedor para hojas técnicas detalladas, planos y esquemas de conexión
