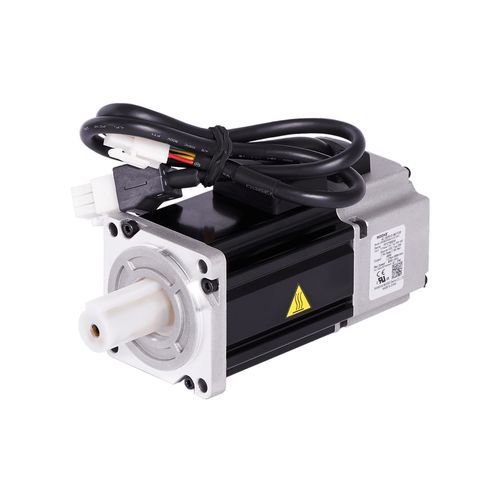

Servomotor AC EWML series

con frenocompactoIP65

Producto
Serie de servomotores de baja inercia EWML, disponible en tres diámetros de brida y potencias para aplicaciones de movimiento compacto.

Resumen
Los servomotores EWML presentan una construcción sencilla y una opción de freno, lo que facilita una integración económica con los reductores habituales. Se suministran con un codificador incremental estándar y están diseñados para protección IP65 en entornos industriales confinados.

Características

• Integrado en MINIECO con alimentación 230 Vac
• Tres tamaños: 100 W (EWML2040), 400 W (EWML2060), 750 W (EWML2080)
• Codificador incremental estándar 2500i
• Grado de protección IP65

Tabla técnica
MODELO: EWML2040EDx00 | EWML2060EDx00 | EWML2080EDx00
Potencia nominal: 100 W | 400 W | 750 W
Velocidad nominal: 3000 rpm (todos los modelos)
Velocidad mecánica máxima: 6000 rpm (todos los modelos)
Par nominal: 0,32 Nm | 1,27 Nm | 2,4 Nm
Par pico: 0,93 Nm | 3,8 Nm | 6,9 Nm
Inercia: 0,0428 kg·cm² | 0,272 kg·cm² | 0,89 kg·cm²
Brida: 40 mm | 60 mm | 80 mm
Longitud: 109 mm | 125 mm | 131 mm
Dimensiones [Brida / Entre-ejes / Centración] (mm): F.40 x I.46 x C.30 | F.60 x I.70 x C.50 | F.80 x I.90 x C.70
Dimensiones eje [ØxL] (mm): 8 x 25 | 14 x 30 | 19 x 40
Masa del motor: 0,55 kg | 1,4 kg | 2,6 kg
Temperatura de funcionamiento: 0°C a 40°C
Temperatura de almacenamiento: -20°C a 80°C
Humedad (funcionamiento y almacenamiento): 10 a 85 % HR o menos
Altitud máxima: inferior a 1000 m
Vibración: 49 m/s²
Polos del rotor: 8
Clase de aislamiento: B (130°C)
Grado de cierre: IP65

Especificaciones técnicas

• Serie / Modelos: Serie EWML — EWML2040EDx00, EWML2060EDx00, EWML2080EDx00
• Potencia nominal: 100 W (EWML2040), 400 W (EWML2060), 750 W (EWML2080)
• Velocidad nominal: 3000 rpm (todos los modelos)
• Velocidad mecánica máxima: 6000 rpm (todos los modelos)
• Par nominal: 0,32 Nm | 1,27 Nm | 2,4 Nm (según modelo)
• Par pico: 0,93 Nm | 3,8 Nm | 6,9 Nm (según modelo)
• Polos rotor: 8
• Inercia: 0,0428 kg·cm² | 0,272 kg·cm² | 0,89 kg·cm² (según modelo)
• Tamaños de brida: 40 mm | 60 mm | 80 mm
• Longitud total: 109 mm | 125 mm | 131 mm (según modelo)
• Dimensiones (Brida / Entre-ejes / Centración) (mm): F.40 x I.46 x C.30 | F.60 x I.70 x C.50 | F.80 x I.90 x C.70
• Dimensiones eje [ØxL] (mm): 8 x 25 | 14 x 30 | 19 x 40 (según modelo)
• Masa del motor: 0,55 kg | 1,4 kg | 2,6 kg (según modelo)
• Codificador estándar: Codificador incremental 2500i
• Protección / Grado de cierre: IP65
• Clase de aislamiento: B (130°C)
• Rango de temperatura de funcionamiento: 0°C a 40°C
• Rango de temperatura de almacenamiento: -20°C a 80°C
• Humedad (funcionamiento y almacenamiento): 10 a 85 % HR o menos
• Altitud recomendada máxima: inferior a 1000 m
• Resistencia a vibraciones: 49 m/s²
• Integración: Integrado en MINIECO con alimentación 230 Vac
