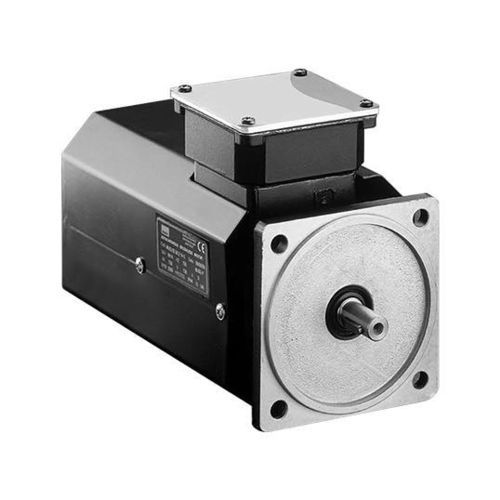

Motor asíncrono MVQ series

400V330 V180 V

Resumen del producto
La serie MVQ de motores asíncronos de jaula de ardilla está diseñada para aplicaciones de automatización que no requieren alto rendimiento dinámico, ofreciendo una alternativa en CA frente a los sistemas de CC convencionales. Los modelos cubren una gama de pares nominales y tensiones adecuada para tareas de movimiento industrial general.

Características

• Diseño: Rotor de jaula de ardilla
• Tensión nominal: 180 Vac y 330 Vac
• Protección IP
• Protección estándar: IP 44 sin ventilador; IP 21 con ventilador; IP 54 bajo demanda
• Clase de aislamiento: F
• Temperatura de funcionamiento: -25°C a +55°C
• Temperatura de almacenamiento: -25°C a +70°C
• Refrigeración: Refrigeración natural o ventilación forzada
• Retroalimentación de posición: Resolver de 4 polos
• Rodamientos: Sellados, lubricados de por vida
• Eje: chaveta y orificio roscado estándar
• Acabado: Revestimiento negro
• Protección térmica: PTC, umbral 130°C
• Opciones de brida: B5 y B14

Datos técnicos - Tipos de motor

• 9MMVQ6330214x — Par nominal: 2.5 Nm; Par pico: 5 Nm; Corriente continua: 3.5 A; Velocidad nominal: 3000 rpm; Constante de par: 0.71 Nm/A; Inercia rotor: 400 x10-6 kg·m²; Peso: 6.5 kg; Tensión de alimentación: 230 Vac
• 9MMVQ6330414x — Par nominal: 2.8 Nm; Par pico: 7 Nm; Corriente continua: 1.6 A; Velocidad nominal: 3000 rpm; Constante de par: 1.75 Nm/A; Inercia rotor: 400 x10-6 kg·m²; Peso: 6.5 kg; Tensión de alimentación: 400 Vac
• 9MMVQ7130219x — Par nominal: 5.5 Nm; Par pico: 11 Nm; Corriente continua: 6 A; Velocidad nominal: 3000 rpm; Constante de par: 0.91 Nm/A; Inercia rotor: 1800 x10-6 kg·m²; Peso: 9.7 kg; Tensión de alimentación: 230 Vac
• 9MMVQ7130419x — Par nominal: 5.8 Nm; Par pico: 14 Nm; Corriente continua: 2.5 A; Velocidad nominal: 3000 rpm; Constante de par: 2.32 Nm/A; Inercia rotor: 1800 x10-6 kg·m²; Peso: 9.7 kg; Tensión de alimentación: 400 Vac
• 9MMVQ8030219x — Par nominal: 8 Nm; Par pico: 16 Nm; Corriente continua: 8.7 A; Velocidad nominal: 3000 rpm; Constante de par: 0.92 Nm/A; Inercia rotor: 3500 x10-6 kg·m²; Peso: 13.6 kg; Tensión de alimentación: 230 Vac
• 9MMVQ8030419x — Par nominal: 9.5 Nm; Par pico: 24 Nm; Corriente continua: 4.2 A; Velocidad nominal: 3000 rpm; Constante de par: 2.27 Nm/A; Inercia rotor: 3500 x10-6 kg·m²; Peso: 13.6 kg; Tensión de alimentación: 400 Vac
• 9MMVQ9030424x — Par nominal: 13 Nm; Par pico: 30 Nm; Corriente continua: 7.5 A; Velocidad nominal: 3000 rpm; Constante de par: 1.6 Nm/A; Inercia rotor: 5000 x10-6 kg·m²; Peso: 18.25 kg; Tensión de alimentación: 400 Vac
• 9MMVQ0030428x — Par nominal: 22 Nm; Par pico: 55 Nm; Corriente continua: 13.5 A; Velocidad nominal: 3000 rpm; Constante de par: 1.6 Nm/A; Inercia rotor: 8000 x10-6 kg·m²; Peso: 26.5 kg; Tensión de alimentación: 400 Vac
• 9MMVQ1230428x — Par nominal: 29 Nm; Par pico: 71 Nm; Corriente continua: 18 A; Velocidad nominal: 3000 rpm; Constante de par: 1.56 Nm/A; Inercia rotor: 11500 x10-6 kg·m²; Peso: 34.5 kg; Tensión de alimentación: 400 Vac

Especificaciones técnicas

• Serie: MVQ series
• Diseño: Rotor de jaula de ardilla
• Tensión nominal: 180 Vac y 330 Vac
• Protección IP: IP 44 sin ventilador, IP 21 con ventilador, IP 54 bajo demanda
• Clase de aislamiento: F
• Rango de temperatura ambiente: -25°C a +55°C
• Rango de temperatura de almacenamiento: -25°C a +70°C
• Refrigeración: Refrigeración natural y ventilación forzada
• Resolver: Resolver de 4 polos
• Rodamientos: Sellados, lubricados de por vida
• Eje: Chaveta y orificio roscado estándar
• Acabado: Revestimiento negro
• Protección térmica: PTC, umbral 130°C
• Opciones de brida: B5 y B14
