Rectificadora de disco horizontal ETW-50100NC
planaplanade piezas para procesar

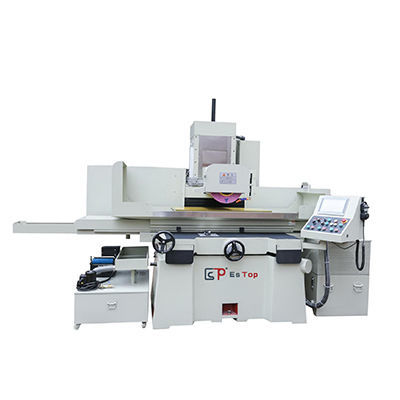

Rectificadora de disco horizontal - ETW-50100NC - ESTOPCNC - plana / plana / de piezas para procesar

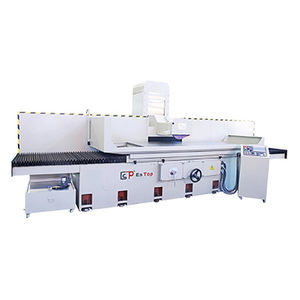

Rectificadora de disco horizontal - ETW-50100NC - ESTOPCNC - plana / plana / de piezas para procesar

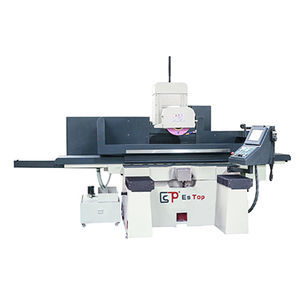

Rectificadora de disco horizontal - ETW-50100NC - ESTOPCNC - plana / plana / de piezas para procesar - imagen - 2

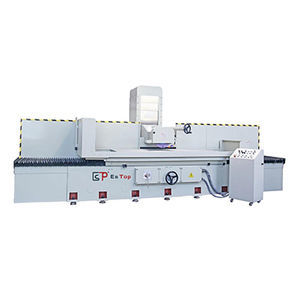

Rectificadora de disco horizontal - ETW-50100NC - ESTOPCNC - plana / plana / de piezas para procesar - imagen - 3
Añadir a mis favoritos
Añadir al comparador

Características

Tipos
plana, de disco horizontal
Aplicaciones
de piezas para procesar
Estructura
con mesa móvil, con fijación magnética
Tipo de control
NC
Número de ejes
3 ejes
Otras características
estacionaria, de grandes dimensiones
Otras características
hidráulica, para uso intensivo, accionada por motor eléctrico
Velocidad del husillo

1.450 rpm, 1.740 rpm
(9.111 rad.min-1, 10.933 rad.min-1)

Carrera X

1.200 mm, 1.500 mm
(47,24 in, 59,06 in)

Carrera Y

580 mm, 710 mm
(22,83 in, 27,95 in)

Diámetro de la muela

350 mm
(14 in)

Velocidad

230 mm/min
(0,15 in/s)

Peso de la máquina

4.800 kg, 4.900 kg
(10.582,19 lb, 10.802,65 lb)

Descripción

Descripción general
Esta serie presenta una cabeza de rectificado móvil diseñada para el rectificado de superficies de alta carga, utilizando el perímetro de la muela. Es adecuada para el rectificado plano de piezas en fabricación de maquinaria, automoción, placas de acero para moldes, herramientas y sectores industriales similares.

Características clave
  • Cama: fundición integral que garantiza rigidez y funcionamiento estable.
  • Movimiento longitudinal de la mesa: accionamiento hidráulico con regulación de velocidad continua.
  • Guía horizontal del carro: estructura de guía en acero para resistencia al desgaste y precisión estable.
  • Eje de la muela: accionado por un motor externo de baja vibración para un giro suave.
  • Sistema de lubricación: lubricación automática continua para los raíles de la cama y la mesa; lubricación por etapas para columnas, carro y rails de la cabeza de rectificado para reducir pérdidas de aceite y esfuerzo en los raíles.


Especificaciones técnicas
  • Modelo: ETW-50100NC (también disponible ETW-63125)
  • Tipo de producto: rectificadora con husillo de muela horizontal / rectificadora de superficies
  • Mesa electromagnética (x*y): 1000 x 500 mm (ETW-63125: 1250 x 630 mm)
  • Recorrido eje X (izquierda/derecha): 1200 mm (ETW-63125: 1500 mm)
  • Recorrido eje Y (adelante/atrás): 580 mm (ETW-63125: 710 mm)
  • Máx. centro de la muela a la mesa: 490 mm
  • Capacidad máxima de carga de la mesa: 900 kg (ETW-63125: 1000 kg)
  • Especificación ranuras en T: 18 x 3
  • Velocidad de avance de la mesa: 5–30 m/min
  • Avance automático adelante/atrás: 0.05–15 mm
  • Velocidad rápida (50Hz/60Hz): 990 / 1190 mm/min
  • Tamaño máximo de la muela: 350 x 127 x 20–50 mm
  • Velocidad de la muela (50Hz/60Hz): 1450 / 1740 RPM
  • Escala de avance a mano eje Z: 0.01–0.08 mm
  • Velocidad rápida subida/bajada eje Z: 230 mm/min
  • Motor del husillo: 15 x 4 (HP*P)
  • Motor eje Z (subida/bajada): 1500 W
  • Motor hidráulico: 5 x 6 (HP*P)
  • Motor de refrigeración: 90 W
  • Motor servo eje Y (adelante/atrás): 1000 W
  • Dimensiones perfil máquina (L x A x H): 3500 x 2700 x 2300 mm
  • Peso aproximado: ≈4800 kg (ETW-63125: ≈4900 kg)


Aplicaciones
  • Rectificado de superficies planas en fabricación de maquinaria
  • Acabado de piezas automotrices
  • Rectificado de placas para moldes
  • Rectificado de superficies de herramientas
