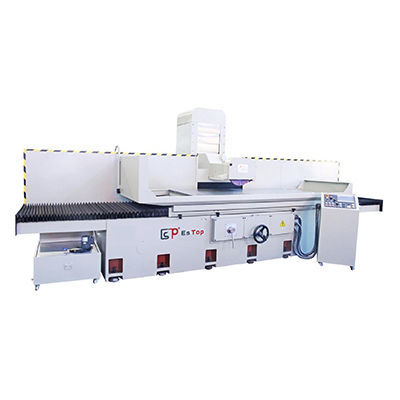

Rectificadora plana ETD-80200NCde piezas para procesarde columnacon fijación magnética
Añadir a mis favoritos
Añadir al comparador
Características
- Tipos
- plana
- Aplicaciones
- de piezas para procesar
- Estructura
- con mesa móvil, de columna, con fijación magnética
- Tipo de control
- NC
- Otras características
- de precisión, para uso intensivo
- Velocidad del husillo
1.450 rpm, 1.740 rpm
(9.111 rad.min-1, 10.933 rad.min-1)- Distancia entre ejes
560 mm
(22 in)- Carrera X
2.200 mm
(86,61 in)- Carrera Y
870 mm
(34,25 in)- Diámetro de la muela
350 mm
(14 in)- Peso de la máquina
7.800 kg, 9.200 kg
(17.196,06 lb, 20.282,53 lb)
Descripción
Descripción general del producto
La rectificadora de superficies de columna móvil ETD-80200NC está diseñada para una amplia gama de aplicaciones, desde desbaste hasta rectificado de precisión. Estructura rígida de bancada, columna y mesa que garantiza estabilidad dimensional y menor deformación. Disposición ergonómica de controles y empuñaduras frontales agrupadas para facilitar operación y mantenimiento.
Tabla técnica (parámetros seleccionados)
Artículo principal: Rectificadora de superficies de columna móvil
Modelos: ETD-80160 | ETD-80200
Unidad: según parámetro indicado
Mesa de trabajo - Tamaño mesa electromagnética (x*y): 2000 x 800 mm
Recorrido eje X izquierda/derecha: 2200 mm
Recorrido eje Y adelante/atrás: 870 mm
Distancia máxima centro de la muela a la mesa: 560 mm
Capacidad máxima de carga de la mesa: 3000 kg
Especificación ranura en T de la mesa: 18 x 3
Velocidad de avance de la mesa: 5-30 m/min
Escala de graduación volante adelante/atrás: 0.02/5 mm
Avance automático adelante/atrás: 0.1-8 mm
Velocidad de desplazamiento rápido adelante/atrás (50HZ/60HZ): 990/1190 m/min
Tamaño máximo de la muela: 350 x 127 x 20-50 mm
Velocidad de la muela (50HZ/60HZ): 1450/1740 RPM
Escala de graduación volante Z (subida/bajada): 0.005/0.2 mm
Velocidad rápida Z (subida/bajada): 230 m/min
Motor del husillo: 15 x 4 HP*P
Motor eje Z (subida/bajada): 1/4 x 6 W
Motor hidráulico: 10 x 6 HP*P
Motor de refrigeración: 90 W
Servo eje Y adelante/atrás: 1/4 x 6 W
Dimensiones máquina L x W x H: 5500 x 3050 x 2250 mm
Peso (aprox.): ≈9200 kg (ETD-80200)
Especificaciones técnicas
La rectificadora de superficies de columna móvil ETD-80200NC está diseñada para una amplia gama de aplicaciones, desde desbaste hasta rectificado de precisión. Estructura rígida de bancada, columna y mesa que garantiza estabilidad dimensional y menor deformación. Disposición ergonómica de controles y empuñaduras frontales agrupadas para facilitar operación y mantenimiento.
- Empuñaduras concentradas en la parte frontal del bastidor para un acceso cómodo
- Configuración del movimiento transversal (X) disponible en el panel de control
- Diseño ergonómico para una operación sencilla
Tabla técnica (parámetros seleccionados)
Artículo principal: Rectificadora de superficies de columna móvil
Modelos: ETD-80160 | ETD-80200
Unidad: según parámetro indicado
Mesa de trabajo - Tamaño mesa electromagnética (x*y): 2000 x 800 mm
Recorrido eje X izquierda/derecha: 2200 mm
Recorrido eje Y adelante/atrás: 870 mm
Distancia máxima centro de la muela a la mesa: 560 mm
Capacidad máxima de carga de la mesa: 3000 kg
Especificación ranura en T de la mesa: 18 x 3
Velocidad de avance de la mesa: 5-30 m/min
Escala de graduación volante adelante/atrás: 0.02/5 mm
Avance automático adelante/atrás: 0.1-8 mm
Velocidad de desplazamiento rápido adelante/atrás (50HZ/60HZ): 990/1190 m/min
Tamaño máximo de la muela: 350 x 127 x 20-50 mm
Velocidad de la muela (50HZ/60HZ): 1450/1740 RPM
Escala de graduación volante Z (subida/bajada): 0.005/0.2 mm
Velocidad rápida Z (subida/bajada): 230 m/min
Motor del husillo: 15 x 4 HP*P
Motor eje Z (subida/bajada): 1/4 x 6 W
Motor hidráulico: 10 x 6 HP*P
Motor de refrigeración: 90 W
Servo eje Y adelante/atrás: 1/4 x 6 W
Dimensiones máquina L x W x H: 5500 x 3050 x 2250 mm
Peso (aprox.): ≈9200 kg (ETD-80200)
Especificaciones técnicas
- Modelo: ETD-80200NC
- Tamaño mesa electromagnética (x*y): 2000 x 800 mm
- Recorrido eje X izquierda/derecha: 2200 mm
- Recorrido eje Y adelante/atrás: 870 mm
- Distancia máxima muela-mesa: 560 mm
- Capacidad máxima de carga mesa: 3000 kg
- Ranura en T mesa: 18 x 3
- Velocidad de avance mesa: 5-30 m/min
- Escala volante adelante/atrás: 0.02/5 mm
- Avance automático adelante/atrás: 0.1-8 mm
- Velocidad rápida adelante/atrás (50/60Hz): 990/1190 m/min
- Tamaño máximo muela: 350 x 127 x 20-50 mm
- Velocidad muela (50/60Hz): 1450/1740 RPM
- Escala volante eje Z: 0.005/0.2 mm
- Velocidad rápida eje Z: 230 m/min
- Motor husillo: 15 x 4 HP*P
- Motor eje Z (subida/bajada): 1/4 x 6 W
- Motor hidráulico: 10 x 6 HP*P
- Motor de refrigeración: 90 W
- Servo eje Y (adelante/atrás): 1/4 x 6 W
- Dimensiones máquina (L x W x H): 5500 x 3050 x 2250 mm
- Peso: ≈9200 kg
