Rectificadora plana ETW-4010NC
planapara chapa metálicade piezas para procesar

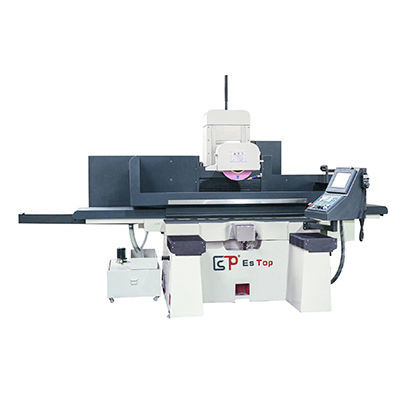

Rectificadora plana - ETW-4010NC - ESTOPCNC - plana / para chapa metálica / de piezas para procesar
Rectificadora plana - ETW-4010NC - ESTOPCNC - plana / para chapa metálica / de piezas para procesar
Rectificadora plana - ETW-4010NC - ESTOPCNC - plana / para chapa metálica / de piezas para procesar - imagen - 2
Rectificadora plana - ETW-4010NC - ESTOPCNC - plana / para chapa metálica / de piezas para procesar - imagen - 3
Añadir a mis favoritos
Añadir al comparador

Características

Tipos
plana
Aplicaciones
de piezas para procesar, para chapa metálica
Estructura
horizontal, con placa magnética
Tipo de control
NC
Otras características
de grandes dimensiones
Otras características
para mecanizados pesados
Velocidad del husillo

1.450 rpm, 1.740 rpm
(9.111 rad.min-1, 10.933 rad.min-1)

Distancia entre ejes

460 mm
(18 in)

Carrera X

800 mm, 1.200 mm
(31,5 in, 47,24 in)

Carrera Y

380 mm, 480 mm
(14,96 in, 18,9 in)

Diámetro de la muela

350 mm
(14 in)

Peso de la máquina

3.600 kg, 3.700 kg
(7.936,64 lb, 8.157,1 lb)

Descripción

Resumen
La serie ETW-4010NC incorpora una cabeza de rectificado móvil diseñada para el rectificado periférico horizontal de superficies planas en trabajos pesados. Es adecuada para piezas planas en sectores como la fabricación de maquinaria, automoción, planchas de acero para moldes y utillaje. Disponible con mesa electromagnética 690×300 mm (ETW-3069) o 1000×400 mm (ETW-40100).

Principales características
  • Lecho de fundición que proporciona rigidez estructural y funcionamiento estable.
  • Movimiento longitudinal de la mesa (eje X) accionado hidráulicamente con regulación de velocidad sin escalones.
  • Guía horizontal del carro con estructura de guía en acero para resistencia al desgaste y precisión constante.
  • Husillo de la muela accionado por un motor externo de baja vibración para un funcionamiento suave.
  • Lubricación automática continua para los rieles del lecho y la mesa; lubricación por avance (inching) para columnas, carro y rieles de la cabeza de rectificado para reducir el desgaste y mantener la precisión.


Especificaciones técnicas
  • Modelo: ETW-4010NC
  • Tamaño de mesa electromagnética (x*y): 690 × 300 mm (ETW-3069) ; 1000 × 400 mm (ETW-40100)
  • Recorrido izquierda/derecha (X): 800 mm (ETW-3069) ; 1200 mm (ETW-40100)
  • Recorrido adelante/atrás (Y): 380 mm (ETW-3069) ; 480 mm (ETW-40100)
  • Máxima distancia centro de muela a mesa: 460 mm
  • Capacidad máxima de carga de la mesa: 600 kg (ETW-3069) ; 800 kg (ETW-40100)
  • Especificación ranura en T de la mesa: 14 × 3
  • Velocidad de avance de la mesa: 5–30 m/min
  • Avance automático adelante/atrás: 0,05–15 mm
  • Velocidad de desplazamiento rápido adelante/atrás (50Hz/60Hz): 990 / 1190 m/min
  • Tamaño máximo de la muela: ø350 × ø127 × 20–50 mm
  • Velocidad de la muela (50Hz/60Hz): 1450 / 1740 RPM
  • Graduación de avance manual eje Z: 0,01–0,08 mm
  • Velocidad rápida subida/bajada eje Z: 230 m/min
  • Motor del husillo: 15 × 4 (HP*P)
  • Potencia motor eje Z: 1000 W
  • Motor hidráulico: 3 × 6 (HP*P)
  • Motor de refrigeración: 90 W
  • Motor servo adelante/atrás (eje Y): 1000 W
  • Dimensiones máquina (L × W × H): 3060 × 1600 × 2300 mm o 3150 × 1600 × 2300 mm
  • Peso: 3600 kg / 3700 kg
