Rectificadora plana ETD-80300AHD
de piezas para procesarcon fijación magnéticacon columna móvil

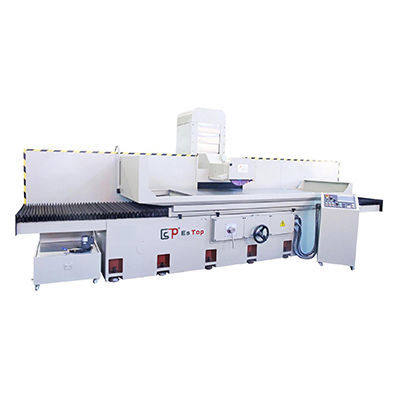

Rectificadora plana - ETD-80300AHD - ESTOPCNC - de piezas para procesar / con fijación magnética / con columna móvil
Rectificadora plana - ETD-80300AHD - ESTOPCNC - de piezas para procesar / con fijación magnética / con columna móvil
Rectificadora plana - ETD-80300AHD - ESTOPCNC - de piezas para procesar / con fijación magnética / con columna móvil - imagen - 2
Rectificadora plana - ETD-80300AHD - ESTOPCNC - de piezas para procesar / con fijación magnética / con columna móvil - imagen - 3
Añadir a mis favoritos
Añadir al comparador

Características

Tipos
plana
Aplicaciones
de piezas para procesar
Estructura
con columna móvil, con fijación magnética
Tipo de control
automática, manual
Otras características
de grandes dimensiones
Otras características
de alta precisión, para uso intensivo
Velocidad del husillo

1.450 rpm, 1.740 rpm
(9.111 rad.min-1, 10.933 rad.min-1)

Distancia entre ejes

560 mm
(22 in)

Carrera X

3.200 mm, 4.200 mm
(125,98 in, 165,35 in)

Carrera Y

870 mm
(34,25 in)

Diámetro de la muela

350 mm
(14 in)

Peso de la máquina

12.000 kg, 13.500 kg
(26.455,47 lb, 29.762,41 lb)

Descripción

Descripción del producto
La ETD-80300AHD es una rectificadora de superficie con columna móvil diseñada para aplicaciones de mecanizado de metales. Disponible en dos versiones de mesa (PCD-80300: 3000×800 mm y PCD-80400: 4000×800 mm), abarca desde desbaste intensivo hasta rectificado de acabado. La estructura (base, columna y mesa) emplea un diseño de alta elasticidad para garantizar rigidez y precisión, y los controles ergonómicos facilitan la operación.

Características principales
  • Diseño con columna móvil para mayor recorrido en X (PCD-80300/PCD-80400)
  • Mesa electromagnética disponible en 3000×800 mm o 4000×800 mm
  • Amplios rangos de avance: volante manual y ajustes de avance automático
  • Alta rigidez por la construcción de base/columna/mesa de alta elasticidad
  • Diseño orientado al operario: asas frontales y ajuste de movimiento transversal desde el panel
  • Compatible con ruedas de rectificado hasta 350×127×20–50 mm


Datos técnicos
  • Modelo: ETD-80300AHD (variantes: PCD-80300 / PCD-80400)
  • Tipo: Rectificadora de superficie con columna móvil
  • Mesa electromagnética (x×y): 3000×800 mm (PCD-80300) / 4000×800 mm (PCD-80400)
  • Recorrido X (izq/der): 3200 mm (PCD-80300) / 4200 mm (PCD-80400)
  • Recorrido Y (adelante/atrás): 870 mm
  • Máx. centro muela-mesa: 560 mm
  • Carga máxima mesa: 3000 kg
  • Ranura en T de la mesa: 18×3 mm
  • Velocidad de avance de mesa: 5–30 m/min; Avance automático delantero/trasero: 0,1–8 mm
  • Desplazamiento rápido (50Hz/60Hz): 990 / 1190 mm/min
  • Tamaño máximo de rueda: 350×127×20–50 mm; Velocidad (50Hz/60Hz): 1450 / 1740 RPM
  • Volante eje Z: 0,005/0,2 mm; Desplazamiento rápido Z: 230 mm/min
  • Motor husillo: 15×4 (HP*P); Motor hidráulico: 10×6 (HP*P); Motor de refrigeración: 90 W
  • Dimensiones máquina (L×W×H): 8200×3050×2250 mm (PCD-80300) / 11000×3050×2250 mm (PCD-80400)
  • Peso aprox.: ≈12000 kg (PCD-80300) / ≈13500 kg (PCD-80400)


Aplicaciones y opciones
  • Adecuada para utillaje, automoción, matricería y piezas metálicas
  • Opciones: actualizaciones de control, fijaciones a medida, protectores de muela y sistemas de refrigeración
  • Contacte con el proveedor para requisitos de instalación, especificaciones eléctricas y configuraciones a medida
