Rectificadora plana ETD-70150NC
de piezas para procesarpara piezas de gran tamañode columna

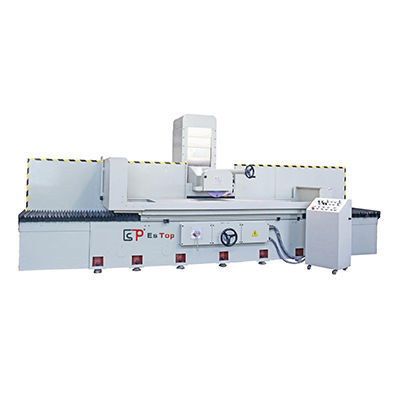

Rectificadora plana - ETD-70150NC - ESTOPCNC - de piezas para procesar / para piezas de gran tamaño / de columna
Rectificadora plana - ETD-70150NC - ESTOPCNC - de piezas para procesar / para piezas de gran tamaño / de columna
Rectificadora plana - ETD-70150NC - ESTOPCNC - de piezas para procesar / para piezas de gran tamaño / de columna - imagen - 2
Rectificadora plana - ETD-70150NC - ESTOPCNC - de piezas para procesar / para piezas de gran tamaño / de columna - imagen - 3
Añadir a mis favoritos
Añadir al comparador

Características

Tipos
plana
Aplicaciones
de piezas para procesar, para piezas de gran tamaño
Estructura
de columna, con columna móvil, con fijación magnética
Tipo de control
NC, automática, manual
Número de ejes
3 ejes
Otras características
de grandes dimensiones, media
Otras características
de precisión, de alta precisión, de gran velocidad, accionada por motor eléctrico, de gran capacidad
Velocidad del husillo

1.450 rpm, 1.740 rpm
(9.111 rad.min-1, 10.933 rad.min-1)

Carrera X

1.700 mm
(66,93 in)

Carrera Y

570 mm, 670 mm, 770 mm
(22,44 in, 26,38 in, 30,31 in)

Diámetro de la muela

350 mm
(14 in)

Peso de la máquina

5.200 kg, 5.500 kg, 5.800 kg
(11.464,04 lb, 12.125,42 lb, 12.786,81 lb)

Descripción

Descripción general
Rectificadora de superficie con columna móvil ETD-70150NC para mecanizado de metales. Dispone de mesa electromagnética de 1500 x 700 mm y está pensada para aplicaciones desde desbaste intensivo hasta rectificado de precisión.

Resumen
Serie de rectificadoras de tipo columna con anchos de trabajo adaptables a diferentes necesidades productivas. El diseño de columna móvil proporciona mayor recorrido en Y y estabilidad en la precisión para piezas de tamaño medio a grande. Adecuada para talleres industriales que requieren elevada capacidad de carga y variedad de velocidades de avance.

Características
  • Estructura de base, columna y mesa con alta elasticidad para mantener rigidez y estabilidad
  • Diseño ergonómico con mandos y asas concentradas en la parte frontal para facilitar la operación
  • Ajuste del movimiento transversal accesible desde el panel de control
  • Avances manuales y automáticos combinados para ciclos de rectificado precisos y eficientes
  • Desplazamiento rápido y mesa electromagnética de alta capacidad para el manejo de piezas pesadas


Tabla técnica
  • Modelo: ETD-70150NC
  • Tamaño mesa electromagnética (x*y): 1500 x 700 mm
  • Recorrido X izquierda/derecha: (modelos relacionados) 1700 mm
  • Recorrido Y adelante/atrás: 770 mm
  • Distancia máxima eje muela - mesa: 560 mm
  • Capacidad máxima de carga de la mesa: 2500 kg
  • Ranuras en T de la mesa: 18 x 3 mm
  • Velocidad de avance de la mesa: 5–30 m/min
  • Graduación volante adelante/atrás: 0,02/5 mm
  • Avance automático adelante/atrás: 0,1–8 mm
  • Velocidad rápida adelante/atrás (50Hz/60Hz): 990 / 1190 m/min
  • Tamaño máximo de la muela: Φ350 x 127 x 20–50 mm
  • Velocidad de la muela (50Hz/60Hz): 1450 / 1740 RPM
  • Graduación volante eje Z: 0,005 / 0,2 mm
  • Velocidad rápida eje Z subida/bajada: 23 m/min
  • Motor del husillo: 15 x 4 (HP*P)
  • Motor eje Z: 1/4 x 6 W
  • Motor hidráulico: 7,5 x 6 (HP*P)
  • Motor de refrigeración: 90 W
  • Servo adelante/atrás (motor Y): 1/4 x 6 W
  • Dimensiones máquina (L x A x H): 4320 x 2600 x 2150 mm
  • Peso aprox. (ETD-70150): ≈5800 kg
