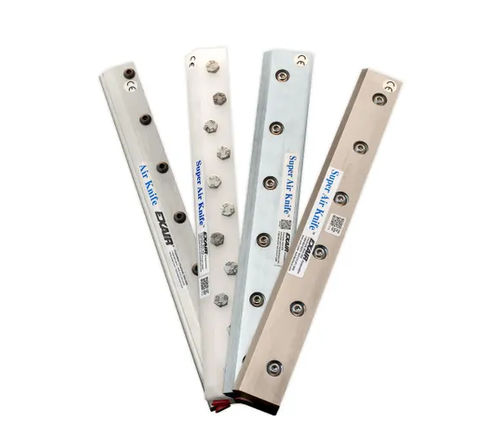

Cuchilla de aire de protección 110012

de limpiezade sopladode secado

Descripción general
El Super Air Knife™ de EXAIR genera una lámina de flujo de aire laminar y uniforme a lo largo de su longitud. Diseñado para minimizar el consumo de aire comprimido al arrastrar aire ambiente en una proporción aproximada de 40:1, proporciona funciones eficaces de soplado, secado y cortina de aire con menor ruido frente a sopladores convencionales. Disponible en stock en varios materiales y en longitudes hasta 108 in (2743 mm).

Aplicaciones

• Secado de piezas tras lavado
• Limpieza de láminas en laminadores
• Limpieza de cintas transportadoras
• Enfriamiento de piezas o componentes
• Secado o limpieza de web
• Separación ambiental / cortinas de aire
• Soplado previo a pintura
• Apertura y llenado de bolsas
• Eliminación de desperdicios en operaciones de conversión

Ventajas

• Funcionamiento silencioso (típ. 69 dBA en muchas aplicaciones)
• Bajo consumo de aire comprimido mediante amplificación de aire ~40:1
• Flujo de aire uniforme en toda la longitud
• Fuerza y caudal ajustables mediante selección de calzas
• Sin piezas móviles (sin mantenimiento)
• Entradas de aire comprimido en ambos extremos y en la parte inferior para montaje sencillo
• Hardware empotrado y diseño compacto para facilitar la instalación
• Longitudes en stock hasta 108 in (2743 mm); longitudes de sistema ilimitadas mediante acoplamiento

Materiales

• Aluminio — construcción en aluminio de grado aeronáutico con calza plástica; adecuado para aplicaciones generales donde la corrosión/contaminación no es un factor; tornillos de acero inoxidable en ambientes húmedos; temperatura límite hasta 180°F (82°C).
• Acero inoxidable Tipo 303 — grado común con buena resistencia; adecuado para ambientes ligeramente corrosivos; temperatura hasta 800°F (427°C).
• Acero inoxidable Tipo 316 — mayor resistencia a la corrosión y resistencia mecánica; adecuado para industrias alimentaria, farmacéutica y quirúrgica; temperatura hasta 800°F (427°C).
• PVDF (Polifluoruro de vinilideno) — excelente resistencia química (químicos inorgánicos, disolventes, ácidos); utiliza calzas PTFE y herrajes resistentes a la corrosión; adecuado para electrodeposición, células solares, baterías de iones litio, transferencia de ácido/lejía, recuperación de disolventes, semiconductores y dispositivos médicos; temperatura hasta 275°F (135°C).

Modelos / Kits (resumen)
Los Super Air Knives se ofrecen como cuchillas individuales, variantes con kit de fontanería, kits (juego de calzas, separador filtrante, regulador de presión), kits con fontanería y Kits Deluxe (EFC, sistema de montaje, juego de calzas, filtro, regulador). Las longitudes disponibles y ejemplos de números de producto cubren de 3" (76 mm) a 108" (2743 mm) en variantes aluminio, 303SS, 316SS y PVDF, con números correspondientes para Deluxe y kits de instalación.

Accesorios (ejemplos)

• Sistema de montaje universal para Air Knife (Modelo 9060) — sistema articulado en acero inoxidable (cantidad recomendada según la longitud de la cuchilla)
• Kits de fontanería para Air Knife — líneas de suministro, accesorios y manómetro (kits instalados para cuchillas de 24" o más)
• Kits de bridas de acoplamiento — para unir dos Super Air Knives y obtener un flujo de aire ininterrumpido
• Juegos de calzas — calzas de plástico, acero inoxidable o PTFE para ajustar la abertura, fuerza y flujo

Tipos de sistemas / kits

• Super Air Knife solo
• Super Air Knife con kit de fontanería (instalado)
• Kit Super Air Knife (incluye juego de calzas, separador filtrante y regulador de presión)
• Kit Super Air Knife con kit de fontanería (instalado)
• Kit Deluxe Super Air Knife (incluye EFC control electrónico de flujo, sistema de montaje, juego de calzas, separador filtrante y regulador de presión)

Rendimiento (datos representativos para Super Air Knife 12" con calza .002")
Suministro de presión (PSIG / BAR) | Consumo de aire por pulgada (SCFM / SLPM) | Velocidad @ 6" (FPM / m/s) | Nivel sonoro @ 3' (dBA) | Fuerza por pulgada @ 6" (oz / g)
20 PSIG / 1.4 BAR | 1.1 SCFM / 31 SLPM | 5,000 FPM / 25.4 m/s | 57 dBA | 0.6 oz / 17 g
40 PSIG / 2.8 BAR | 1.7 SCFM / 48 SLPM | 7,000 FPM / 35.6 m/s | 61 dBA | 1.1 oz / 31 g
60 PSIG / 4.1 BAR | 2.3 SCFM / 65 SLPM | 9,600 FPM / 48.8 m/s | 65 dBA | 1.8 oz / 51 g
80 PSIG / 5.5 BAR | 2.9 SCFM / 82 SLPM | 11,800 FPM / 59.9 m/s | 69 dBA | 2.5 oz / 71 g
100 PSIG / 6.9 BAR | 3.5 SCFM / 99 SLPM | 13,500 FPM / 68.5 m/s | 72 dBA | 3.2 oz / 91 g

Cómo funciona
El aire comprimido entra en un plénum y se dirige a través de una ranura de precisión. La corriente primaria sigue una superficie plana creando una lámina de aire laminar que arrastra el aire ambiente en aproximadamente 40:1, proporcionando un flujo de aire potente con mínima pérdida de velocidad.

Especificaciones técnicas

• Amplificación de aire: aprox. 40:1
• Longitudes en stock: 3" a 108" (76 mm a 2743 mm); longitudes de sistema ilimitadas mediante acoplamiento
• Materiales: Aluminio, Type 303 SS, Type 316 SS, PVDF
• Nivel sonoro típico: ~69 dBA (dependiente de la aplicación)
• Ajuste por calzas: calza .002" instalada de fábrica; calzas adicionales (.001", .002", .003", .004" etc.) disponibles
• Opciones de kits disponibles: kits de fontanería, kits filtro/separador + regulador, kits Deluxe incluyendo EFC y sistema de montaje
• Límites de temperatura de funcionamiento (aprox): Aluminio hasta 180°F (82°C); 303/316 SS hasta 800°F (427°C); PVDF hasta 275°F (135°C)
• Precio de ejemplo mostrado en la página: 282 (USD) — precio para un artículo configurable específico; precio final según opciones seleccionadas
