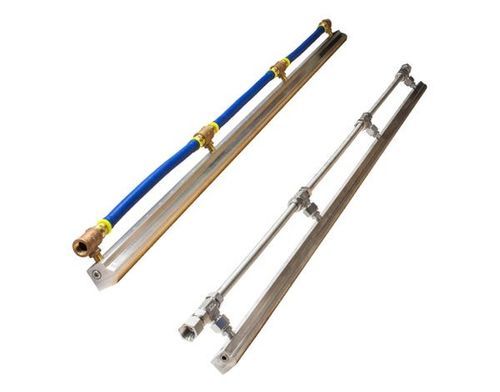

Cuchilla de aire de soplado 110030PKI

de refrigeraciónde secadode limpieza

Descripción
Los kits de plomería instalados en una Super Air Knife™ proporcionan mangueras o tuberías de aire comprimido de tamaño adecuado y accesorios para interconectar las entradas de aire comprimidolaterales o inferiores, asegurando un rendimiento consistente y una instalación simplificada. Disponibles instalados en Super Air Knives de 24" a 108". La Super Air Knife™ de EXAIR incorpora aire ambiente a una relación de 40:1 y reduce el consumo de aire comprimido y el ruido.

Aplicaciones

• Secado de piezas tras el lavado
• Limpieza de hojas en laminadores
• Limpieza/ secado de transportadores y webs
• Refrigeración de piezas o componentes
• Soplado previo a pintado
• Apertura y llenado de bolsas
• Retirada de desperdicios en procesos de conversión
• Separación ambiental

Ventajas

• Funcionamiento silencioso (≈69 dBA en uso típico)
• Bajo consumo de aire comprimido
• Amplificación de aire 40:1 (Super Air Knife)
• Flujo de aire uniforme en toda la longitud
• Fuerza y caudal variables mediante ajuste de calzas (shims)
• No tiene piezas móviles — mantenimiento mínimo
• Entradas de aire comprimido en ambos extremos y en la parte inferior para montaje fácil
• Construcción compacta y resistente con tornillería empotrada
• Longitudes estándar en aluminio, 303 SS, 316 SS hasta 108"; PVDF hasta 54"; longitudes especiales disponibles

Materiales

• Aluminio — Aleación de calidad aeronáutica con calza plástica y tornillos de acero inoxidable; adecuado cuando la corrosión no es un factor. Temperatura hasta 180°F (82°C).
• Acero inoxidable tipo 303 — Buena resistencia mecánica para ambientes ligeramente corrosivos. Temperatura hasta 800°F (427°C).
• Acero inoxidable tipo 316 — Mejor resistencia a la corrosión; indicado para industria alimentaria, farmacéutica y productos quirúrgicos. Temperatura hasta 800°F (427°C).
• PVDF (Polifluoruro de vinilideno) — Excelente resistencia química y a la corrosión; utiliza calzas PTFE y tornillos Hastelloy® C-276. Adecuado para electrochapado, semiconductores, baterías, ácidos/caústicos y dispositivos médicos. Temperatura hasta 275°F (135°C).

Modelos y variantes
La familia Super Air Knife incluye: Super Air Knife (amplificación 40:1), Standard Air Knife (30:1) y Full-Flow Air Knife. Variantes: Super Air Knife sólo; Super Air Knife con kit de plomería (instalado); Super Air Knife Kit (conjunto de calzas, separador filtrante, regulador de presión con acoplador); Super Air Knife Kit con kit de plomería; Kits Deluxe (incluyen EFC, sistema de montaje universal y accesorios). Varias cuchillas pueden montarse extremo con extremo para flujo de aire ininterrumpido.

Accesorios

• Sistema de montaje universal para Air Knife (Modelo 9060) — posicionamiento preciso y articulación (extensión máx. 30" / 762 mm)
• Kits de brida de acoplamiento — unir cuchillas para longitudes >108"; incluye placas y tornillería inoxidable
• Juegos de calzas para Air Knife — ajustar la holgura para cambiar fuerza y flujo; disponibles en aluminio, acero inoxidable y PVDF/PTFE

Sistemas / Matriz de modelos
Tipos disponibles: Super Air Knife sólo; Super Air Knife con kit de plomería (instalado); Super Air Knife Kit; Super Air Knife Kit con kit de plomería; Kit Deluxe Super Air Knife. Ejemplos de SKU por longitud de flujo de aire se proporcionan para selección (p.ej., P110024PKI para 24").

Resumen de rendimiento (selección)
A 80 PSIG (5,5 BAR): consumo ≈2,9 SCFM/in (82 SLPM/in); velocidad a 6" (152 mm) ≈11.800 FPM (59,9 m/s); nivel de sonido ≈69 dBA (@ 3'); fuerza ≈2,5 oz/in (71 g/in) a 6".

Especificaciones técnicas

• Brand: EXAIR
• Modelo (ejemplo SKU): P110024PKI
• Denominación comercial: Super Air Knife™ with Plumbing Kit
• Longitudes disponibles (stock): 24" a 108" (610 mm a 2743 mm); longitudes especiales disponibles
• Materiales: Aluminio, Tipo 303 SS, Tipo 316 SS, PVDF
• Relación de amplificación de aire: 40:1 (Super Air Knife)
• Nivel sonoro típico: 69 dBA (la mayoría de aplicaciones)
• Rendimiento ejemplo a 80 PSIG: 2,9 SCFM/in; velocidad 11.800 FPM a 6"; fuerza 2,5 oz/in (71 g/in)
• Límites de temperatura: Aluminio hasta 180°F (82°C); 303/316 SS hasta 800°F (427°C); PVDF hasta 275°F (135°C)
• Los kits pueden incluir: kit de plomería instalado, juego de calzas, separador filtrante, regulador de presión con acoplador, EFC opcional y sistema de montaje universal
• Precio mostrado en la página: 851 (USD)
