Kit de cuchilla de aire de soplado 2812SSDX Deluxe Standard

de refrigeraciónde secadode limpieza

Descripción

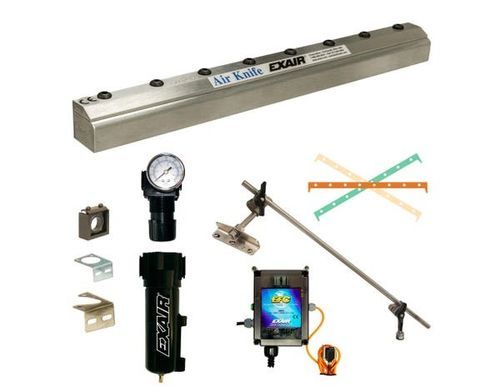

El Kit Deluxe Full-Flow Air Knife incluye una Full-Flow Air Knife, EFC (control electrónico de flujo), sistema de montaje universal para Air Knife, juego de calzas, separador de filtro y regulador de presión con acoplador. El diseño Full-Flow proporciona flujo de aire uniforme a lo largo de toda la longitud y un tamaño compacto adecuado para espacios reducidos en máquinas. Los kits están disponibles en longitudes estándar y en aluminio o acero inoxidable Tipo 303.

Aplicaciones

• Secado de piezas tras lavado
• Limpieza de bobinas y chapas
• Limpieza/secado de transportadores y webs
• Enfriamiento de piezas o componentes
• Separación ambiental y soplado previo a pintura
• Apertura/llenado de bolsas y eliminación de recortes

Ventajas

• Reducción de ruido hasta 10 dBA frente a unidades estándar
• Menor consumo de aire con amplificación 30:1
• Disponible en aluminio o acero inoxidable Tipo 303
• Compacto, sin piezas móviles, entradas de aire comprimido en ambos extremos
• Fuerza y flujo variables para ajuste del proceso
• Longitudes en stock hasta 48 in (1219 mm)

Materiales

• Aluminio - Aluminio aeronáutico con calza de plástico; adecuado donde la corrosión no sea un factor. Tornillos inox incluidos para ubicaciones húmedas. Temperatura de servicio hasta 180°F (82°C).
• Acero inoxidable Tipo 303 - Grado común con buena resistencia, adecuado para entornos ligeramente corrosivos. Temperatura de servicio hasta 800°F (427°C).

Configuración del producto y opciones
Atributos configurables: Longitud, Material, Elementos incluidos (juego de calzas, separador de filtro, regulador de presión), opción EFC, opción Kit de plomería, selección del sistema de montaje. Ejemplo de SKU: P2803DX.

Modelos
La familia Full-Flow está disponible en:

• Full-Flow Air Knife solo
• Full-Flow Air Knife Kit – incluye juego de calzas, separador de filtro y regulador de presión con acoplador
• Deluxe Full-Flow Air Knife Kit – incluye EFC, sistema de montaje universal, juego de calzas, separador de filtro y regulador de presión con acoplador

Accesorios

• Kits de plomería para Air Knife — para longitudes ≥ 24 in; incluye manómetro, manguera nitrilo/PVC y accesorios de latón
• Kits de soportes de acoplamiento — para unir varias cuchillas; incluye placas rígidas y tornillos inox
• Juegos de calzas (plástico e inox) para ajustar la separación de la boquilla

Modelos / correspondencia por longitud

• 3 in (76 mm): 2603 / 2603SS | Kit: 2803 / 2803SS | Deluxe Kit: 2803DX / 2803SSDX
• 6 in (152 mm): 2606 / 2606SS | Kit: 2806 / 2806SS | Deluxe Kit: 2806DX / 2806SSDX
• 9 in (229 mm): 2609 / 2609SS | Kit: 2809 / 2809SS | Deluxe Kit: 2809DX / 2809SSDX
• 12 in (305 mm): 2612 / 2612SS | Kit: 2812 / 2812SS | Deluxe Kit: 2812DX / 2812SSDX
• 18 in (457 mm): 2618 / 2618SS | Kit: 2818 / 2818SS | Deluxe Kit: 2818DX / 2818SSDX
• 24 in (610 mm): 2624 / 2624SS | Kit: 2824 / 2824SS | Deluxe Kit: 2824DX / 2824SSDX
• 30 in (762 mm): 2630 / 2630SS | Kit: 2830 / 2830SS | Deluxe Kit: 2830DX / 2830SSDX
• 36 in (914 mm): 2636 / 2636SS | Kit: 2836 / 2836SS | Deluxe Kit: 2836DX / 2836SSDX

Rendimiento

• 20 PSIG / 1.4 BAR — 1.1 SCFM/in (31 SLPM/in); Velocidad @ 6 in: 3,000 FPM (15.2 m/s); Ruido @ 3 ft: 64 dBA; Fuerza: 0.4 oz/in (11 g)
• 40 PSIG / 2.8 BAR — 1.8 SCFM/in (51 SLPM/in); Velocidad @ 6 in: 5,000 FPM (25.4 m/s); Ruido @ 3 ft: 72 dBA; Fuerza: 1.0 oz/in (28 g)
• 60 PSIG / 4.1 BAR — 2.4 SCFM/in (68 SLPM/in); Velocidad @ 6 in: 7,500 FPM (38.1 m/s); Ruido @ 3 ft: 76 dBA; Fuerza: 1.6 oz/in (45 g)
• 80 PSIG / 5.5 BAR — 3.1 SCFM/in (88 SLPM/in); Velocidad @ 6 in: 10,000 FPM (50.8 m/s); Ruido @ 3 ft: 80 dBA; Fuerza: 2.3 oz/in (65 g)
• 100 PSIG / 6.9 BAR — 3.8 SCFM/in (108 SLPM/in); Velocidad @ 6 in: 12,000 FPM (61.0 m/s); Ruido @ 3 ft: 83 dBA; Fuerza: 2.9 oz/in (82 g)

Especificaciones técnicas

• Nombre del producto: Deluxe Full-Flow Air Knife Kit
• Marca: EXAIR
• Ejemplo SKU en la página: P2803DX
• Incluido en el kit Deluxe: Full-Flow Air Knife, EFC, sistema de montaje universal, juego de calzas, separador de filtro, regulador de presión con acoplador
• Longitudes en stock: 3 a 36 in (referencia hasta 48 in / 1219 mm)
• Materiales: Aluminio (grado aeronáutico) y Acero inoxidable Tipo 303
• Temperatura máxima: Aluminio hasta 180°F (82°C); Tipo 303 SS hasta 800°F (427°C)
• Relación de amplificación de aire: 30:1 (medido a 6 in / 152 mm)
• Diseño: tamaño compacto, sin piezas móviles, entradas de aire comprimido en ambos extremos, tornillos inox para resistencia a la corrosión
• Nota: Full-Flow 12 in probado con calza de 0.002 in (0.05 mm)
