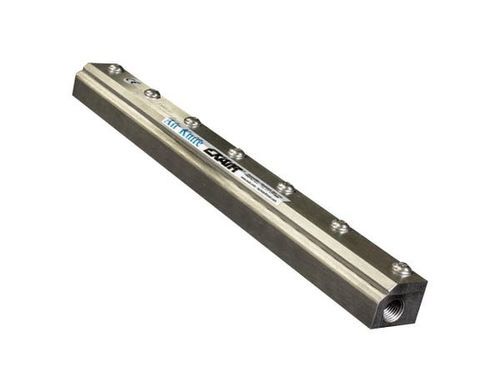

Cuchilla de aire de soplado 2024

de refrigeraciónde secadode limpieza

Descripción
El Standard Air Knife™ es el diseño original de EXAIR para cuchilla de aire, que utiliza un perfil Coanda que desvía el flujo de aire 90° desde la salida. Esto crea una zona de baja presión capaz de arrastrar aire ambiente en una proporción de 30:1, generando un flujo de aire potente y uniforme. Longitudes en stock desde 3" (76 mm) hasta 48" (1219 mm). Disponible en aluminio o acero inoxidable Tipo 303; tamaños y materiales personalizados disponibles bajo pedido.

Aplicaciones

• Secado de piezas tras lavado
• Limpieza de chapas en laminadores
• Limpieza de cintas transportadoras
• Secado o limpieza de láminas/web
• Enfriamiento de piezas o componentes
• Separación ambiental
• Soplado previo a pintura
• Apertura/llenado de sacos
• Eliminación de residuos en operaciones de conversión

Ventajas

• Reducción de ruido hasta 10 dBA frente a alternativas
• Reducción del consumo de aire comprimido
• Amplificación de aire 30:1 para mayor caudal eficaz
• Disponible en aluminio o acero inoxidable Tipo 303
• Construcción compacta y robusta; fácil de instalar
• Longitudes en stock hasta 48" (1219 mm)
• Sin piezas móviles
• Entradas de aire comprimido en cada extremo para instalación flexible
• Fuerza y flujo variables mediante selección de shims

Materiales

• Aluminio — Cuerpo en aluminio grado aeronáutico con shim de plástico; adecuado para entornos donde la corrosión/contaminación no es un factor. Tornillería en acero inoxidable para reducir la corrosión en ambientes húmedos. Temperatura de servicio hasta 180°F (82°C).
• Acero inoxidable Tipo 303 — Grado común que ofrece buena resistencia en entornos ligeramente corrosivos. Temperatura de servicio hasta 800°F (427°C).

Modelos (comparativo)

• Super Air Knife — Mejor rendimiento: amplificación 40:1, flujo laminar, máxima velocidad y menor consumo de aire.
• Standard Air Knife — Buen rendimiento con amplificación 30:1; flujo uniforme y potente; menor coste que el Super Air Knife pero más ruidoso y mayor consumo de aire.
• Full-Flow Air Knife — Opción económica con amplificación 30:1; apta para espacios reducidos; fuerza inferior a los otros estilos; consumo de aire y nivel sonoro intermedios.

Accesorios

• Universal Air Knife Mounting System (Model 9060) — Sistema de montaje en acero inoxidable para posicionamiento seguro y preciso; articula en cualquier posición; extensión máxima 30" (762 mm). Usar múltiples soportes según la longitud de la cuchilla de aire.
• Juegos de shims para Air Knife — Los shims ajustan la separación de salida y regulan fuerza/flujo. Juego de shims de aluminio: .001" (0.03 mm) ámbar, .003" (0.08 mm) verde, .004" (0.10 mm) beige; una shim .002" (0.05 mm) roja viene instalada de serie. Juegos de shims en acero inoxidable (tres .002" (0.05 mm)) disponibles para modelos inox.

Sistemas (SKUs estándar por longitud de flujo de aire)

• 3" (76 mm) — Solo Standard Air Knife: 2003 | Kit Standard: 2203 | Kit Deluxe: 2203DX
• 6" (152 mm) — 2006 | 2206 | 2206DX
• 9" (229 mm) — 2009 | 2209 | 2209DX
• 12" (305 mm) — 2012 | 2212 | 2212DX
• 18" (457 mm) — 2018 | 2218 | 2218DX
• 24" (610 mm) — 2024 | 2224 | 2224DX
• 30" (762 mm) — 2030 | 2230 | 2230DX
• 36" (914 mm) — 2036 | 2236 | 2236DX
• 42" (1127 mm) — 2042 | 2242 | 2242DX
• 48" (1219 mm) — 2048 | 2248 | 2248DX

Especificaciones / Datos técnicos

• Relación de amplificación de aire: 30:1 (medido a 6" / 152 mm del objetivo)
• Longitudes en stock: 3" a 48" (76 mm a 1219 mm)
• Materiales: Aluminio (grado aeronáutico) o acero inoxidable Tipo 303
• Temperatura de servicio: Aluminio hasta 180°F (82°C); Tipo 303 hasta 800°F (427°C)
• Sin piezas móviles; entradas de aire comprimido en cada extremo
• Separación de salida ajustable por shim para variación de fuerza y flujo
• Rendimiento típico (12" Standard Air Knife con shim .002" (0.05 mm) instalado):
• A 20 PSIG (1.4 BAR) — Consumo por pulgada: 1.3 SCFM (37 SLPM); Velocidad @ 6" desde el objetivo: 4,000 FPM (20.3 m/s); Nivel sonoro @ 3' (914 mm): 65 dBA; Fuerza por pulgada @ 6": 0.45 oz (13 g)
• A 40 PSIG (2.8 BAR) — Consumo por pulgada: 2.0 SCFM (57 SLPM); Velocidad: 5,800 FPM (29.5 m/s); Nivel sonoro: 74 dBA; Fuerza por pulgada: 1.1 oz (31 g)
• A 60 PSIG (4.1 BAR) — Consumo por pulgada: 2.7 SCFM (76 SLPM); Velocidad: 8,500 FPM (43.2 m/s); Nivel sonoro: 80 dBA; Fuerza por pulgada: 2.0 oz (57 g)
• A 80 PSIG (5.5 BAR) — Consumo por pulgada: 3.4 SCFM (96 SLPM); Velocidad: 11,000 FPM (55.9 m/s); Nivel sonoro: 83 dBA; Fuerza por pulgada: 2.7 oz (77 g)
• A 100 PSIG (6.9 BAR) — Consumo por pulgada: 4.1 SCFM (116 SLPM); Velocidad: 13,000 FPM (66.0 m/s); Nivel sonoro: 86 dBA; Fuerza por pulgada: 3.3 oz (94 g)
• Opciones instaladas/incluidas (configurables): juego de shims, separador de filtro, regulador de presión con acoplador; los kits Deluxe pueden incluir control electrónico de flujo EFC y sistema de montaje universal.
• Modelo / SKU mostrado en la página: P2003 (identificador de producto/configuración)
