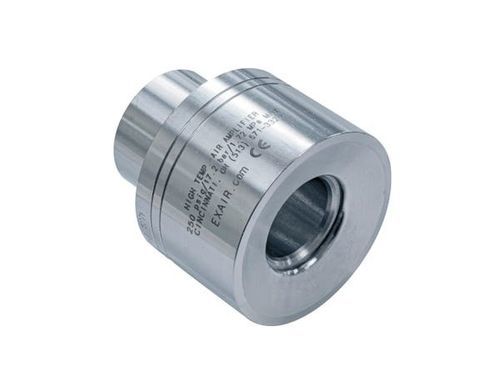

Amplificador de aire variable 121021

para altas temperaturaspara la ventilación y la evacuación

Descripción
Los amplificadores de aire de alta temperatura están calificados hasta 700°F (374°C) y están diseñados para hacer circular aire en entornos calientes como hornos, cámaras de cocción y moldes grandes. Aprovechando el efecto Coanda, estos amplificadores incorporan grandes volúmenes de aire ambiente con una pequeña cantidad de aire comprimido para generar flujos de salida de alto caudal y alta velocidad a través de una rendija de aire fija. Operan con bajo nivel sonoro y proporcionan una alta amplificación de flujo, alcanzando flujos de salida hasta 25 veces la consumo de aire comprimido.

Aplicaciones

• Ventilar humos de soldadura
• Enfriar piezas calientes
• Secar piezas húmedas
• Limpiar piezas mecanizadas
• Distribuir calor en hornos y moldes
• Ventilar áreas confinadas
• Captación de polvo
• Expulsar vapores de tanques

Ventajas
Comparado con ventiladores:

• Compacto, ligero y portátil
• No requiere electricidad
• Sin piezas móviles — mantenimiento mínimo
• Salidas fácilmente conductorizables
• Encendido/apagado instantáneo
• Fuerza y flujo variables
• No genera interferencias RF

Comparado con venturis y eyectores:

• Más aire con menor consumo de aire comprimido
• Mayor amplificación de flujo
• Sin obstrucciones internas
• Cumple requisitos OSHA de presión y ruido
• Funcionamiento silencioso

Sistemas / Tipos de modelos
Los sistemas Super Air Amplifier incluyen: amplificador solo; kits Super Air Amplifier (amplificador, juego de calzas, separador filtrante y regulador de presión con acoplador); kits Deluxe (EFC, juego de calzas, separador filtrante y regulador con acoplador); juegos de calzas Super Air Amplifier (calzas en acero inoxidable).

Modelo / Salida
Modelo: Amplificador de aire de alta temperatura únicamente | Diámetro de salida: 1-1/4" (32 mm)
Amplificador de aire de alta temperatura únicamente — 121021
Kit amplificador de aire de alta temperatura — 121221
Kit deluxe amplificador de aire de alta temperatura — 121221DX
Juego de calzas Super Air Amplifier — 120321

Rendimiento (80 PSIG / 5,5 BAR)
Rendimiento modelo 121021 (probado con calza 0,003" / 0,08 mm): consumo de aire 8,1 SCFM (229 SLPM); relación de amplificación 18; volumen de aire en la salida 146 SCFM (4 132 SLPM); volumen de aire a 6" (152 mm) 436 SCFM (12 339 SLPM); nivel sonoro 72 dBA.

Dimensiones (Modelo 121021)
A: 0,84 in (21 mm)
B: 0,94 in (24 mm)
C: 1,50 in (38 mm)
D: 2,40 in (61 mm)
E: 3,03 in (77 mm)
F: 0,27 in (7 mm)
G: 0,21 in (5 mm)
H: 0,75 in (19 mm)
J: 1,22 in (31 mm)
K: 2,88 in (73 mm)
L: 0,59 in (15 mm)
M: NPT 1/4"

Patrón de flujo de aire
Dimensiones del patrón de flujo (Modelo 121021): A: 2 in (51 mm); B: 2,9 in (74 mm); C: 4,7 in (119 mm); D: 6,5 in (165 mm).

Cómo funciona
El aire comprimido fluye por la entrada hacia una cámara anular y se estrangula a través de una pequeña boquilla anular a alta velocidad. El flujo primario se adhiere al perfil Coanda dirigido hacia la salida, creando una zona de baja presión en el centro que induce la entrada de un gran volumen de aire circundante. El flujo combinado se descarga como un flujo de salida de gran volumen y alta velocidad.

Especificaciones / Datos técnicos

• Modelo (SKU): 121021
• Denominación: Amplificador de aire de alta temperatura
• Material: Acero inoxidable (St. St.)
• Temperatura nominal: hasta 700°F (374°C)
• Diámetro de salida: 1-1/4" (32 mm)
• Consumo de aire (a 80 PSIG): 8,1 SCFM (229 SLPM)
• Relación de amplificación (a 80 PSIG): 18
• Volumen de aire en la salida (a 80 PSIG): 146 SCFM (4 132 SLPM)
• Volumen de aire a 6" (152 mm): 436 SCFM (12 339 SLPM)
• Nivel sonoro (a 80 PSIG): 72 dBA
• Calza de prueba para rendimiento: 0,003" (0,08 mm)
• Conexión: 1/4" NPT
• Aplicaciones típicas: ventilación de humos de soldadura, enfriamiento de piezas calientes, secado, distribución de calor en hornos/moldes, ventilación de áreas confinadas, captación de polvo, expulsión de vapores en tanques
