Amplificador de aire variable 121221DX

para la ventilación y la evacuaciónreglablepara altas temperaturas

Resumen

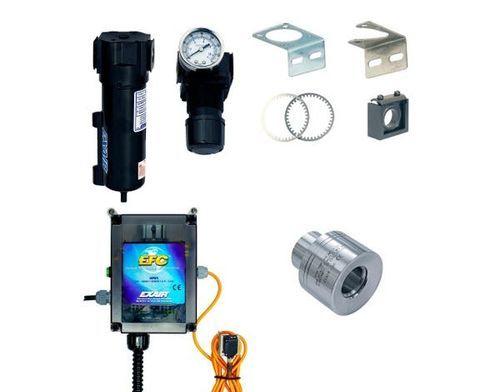

Los kits Deluxe incluyen un amplificador de aire de alta temperatura, juego de cuñas, separador de filtro, regulador de presión (con acoplador) y un EFC Electronic Flow Control. Los amplificadores de aire de alta temperatura están clasificados hasta 700°F (374°C). Aprovechando el efecto Coanda, un principio básico de la fluidodinámica, los amplificadores de aire proporcionan una solución compacta y económica para hacer circular aire, mover humos, vapores y materiales ligeros. Silenciosos y eficientes, pueden generar flujos de salida de hasta 25 veces su consumo de aire comprimido.

Aplicaciones

• Extracción de humos de soldadura
• Enfriamiento de piezas calientes
• Secado de piezas húmedas
• Limpieza de piezas mecanizadas
• Distribución de calor en hornos y moldes
• Ventilación de espacios confinados
• Captación de polvo
• Evacuación de vapores de tanques

Ventajas
En comparación con ventiladores:

• Compacto, ligero, portátil
• No requiere electricidad
• Sin piezas móviles — mantenimiento mínimo
• Extremos fácilmente ductables
• Encendido/apagado instantáneo
• Fuerza y caudal variables
• Sin interferencias RF

En comparación con Venturis y eyectoras:

• Mayor caudal con menor consumo de aire comprimido
• Mayor amplificación de flujo
• Sin obstrucciones internas
• Cumple requisitos OSHA de presión y ruido
• Funcionamiento silencioso

Sistemas
Sistemas Super Air Amplifier
Los Super Air Amplifier están disponibles en cuatro tipos de modelos:

• Solo Super Air Amplifier
• Kits Super Air Amplifier — incluyen amplificador, juego de cuñas, separador de filtro y regulador de presión (con acoplador)
• Kits Deluxe Super Air Amplifier — incluyen amplificador, EFC, juego de cuñas, separador de filtro y regulador de presión (con acoplador)
• Juegos de cuñas Super Air Amplifier — incluyen (1) .006 in (0.15 mm) y (1) .009 in (0.23 mm) cuñas de acero inoxidable (8 in incluye (1) .015 in (0.39 mm))

Mapeo de modelos relevante (extracto)
Deluxe High Temperature Air Amplifier Kit -> 121221DX (Diámetro de salida 1-1/4 in)
High Temperature Air Amplifier Kit -> 121221 (Diámetro de salida 1-1/4 in)

Rendimiento del amplificador de aire de alta temperatura (extracto)
Condición de prueba: 80 PSIG (5.5 BAR). Ejemplo de fila de rendimiento:
Modelo 121021: Consumo de aire 8.1 SCFM (229 SLPM), Relación de amplificación 18, Volumen de aire en la salida 146 SCFM (4,132 SLPM), Volumen de aire a 6 in (152 mm) 436 SCFM (12,339 SLPM), Nivel sonoro 72 dBA. Probado con cuña .003 in (0.08 mm).

Especificaciones técnicas

• Modelo kit / SKU: 121221DX
• Designación comercial: Deluxe High Temperature Air Amplifier Kit
• Diámetro de salida (variante del kit mostrado): 1-1/4 in (32 mm)
• Temperatura nominal: hasta 700°F (374°C)
• Componentes del kit: amplificador de aire de alta temperatura, juego de cuñas, separador de filtro, regulador de presión (con acoplador), EFC Electronic Flow Control
• Principio: utiliza el efecto Coanda para inducir flujos de salida de gran volumen
• Amplificación de flujo: hasta 25 veces el consumo de aire comprimido (según modelo/cuña)
• Ejemplo de cuña de prueba: .003 in (0.08 mm) utilizado para pruebas de rendimiento
• Ventajas: no requiere electricidad, sin piezas móviles, extremos fácilmente ductables, encendido/apagado instantáneo, fuerza y caudal variables, bajo nivel sonoro
• Ejemplo de rendimiento (otros modelos del catálogo): ver extracto de rendimiento para el modelo 121021 (los valores varían según modelo y cuña)
