Amplificador de aire variable 6234DX

reglablepara la ventilación y la evacuaciónpara altas temperaturas

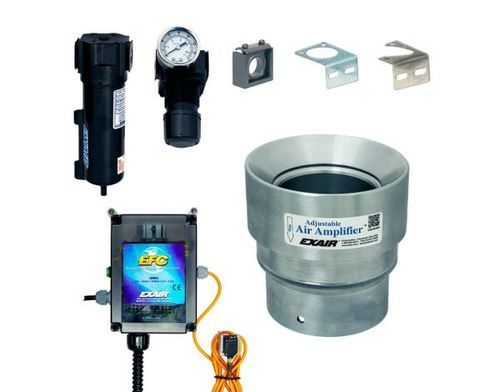

Visión general Los kits Deluxe Adjustable Air Amplifier™ incluyen un amplificador de aire ajustable, EFC™ (Control Electrónico de Flujo), conjunto de calzos, separador-filtrado y regulador de presión con acoplador. Los amplificadores de aire arrastran grandes volúmenes de aire circundante mediante el efecto Coanda para generar flujos de salida de alto volumen y alta velocidad, útiles para la circulación de aire, extracción de humos y movimiento de materiales ligeros. La fuerza y el caudal se ajustan girando el extremo de escape para abrir o cerrar la rendija continua; el anillo moleteado bloquea la posición al apretarlo. Modelos disponibles en aluminio o acero inoxidable para uso alimentario, altas temperaturas (hasta 400°F / 204°C) y aplicaciones corrosivas.

Aplicaciones

• Ventilación de humo y gases de soldadura
• Enfriamiento de piezas y utillajes calientes
• Secado de piezas y conjuntos húmedos
• Limpieza de piezas mecanizadas
• Distribución de calor en hornos y moldes
• Ventilación de espacios confinados
• Asistencia a sistemas de recogida de polvo
• Expulsión de vapores de tanques y procesos

Ventajas Frente a ventiladores:

• Compacto, ligero y portátil
• No requiere electricidad
• Sin piezas móviles—mantenimiento mínimo
• Fronteras fácilmente conductables
• Encendido/apagado instantáneo
• Fuerza y caudal variables mediante ajuste continuo
• No genera interferencias RF

Frente a venturis y eyectores:

• Mayor arrastre de aire con menor consumo de aire comprimido
• Mayores ratios de amplificación de caudal
• Sin obstrucciones internas
• Cumple directrices OSHA sobre presión y ruido
• Funcionamiento silencioso

Sistemas Los amplificadores están disponibles en tres configuraciones: solo amplificador; kit (incluye separador-filtrado y regulador con acoplador); kit Deluxe (incluye EFC™, separador-filtrado y regulador con acoplador). Diámetros de salida: 3/4" (19 mm), 1-1/4" (32 mm), 2" (51 mm), 3" (76 mm), 4" (102 mm).

Rendimiento (Kits Deluxe probados a 80 PSIG / 5,5 BAR)

• 6230DX, 6240DX — Consumo 8.9 SCFM / 252 SLPM | Ratio 10 | Salida 89 SCFM / 2,520 SLPM | A 6" (152 mm) 267 SCFM / 7,560 SLPM | Ruido 78 dBA
• 6231DX, 6241DX — Consumo 12.9 SCFM / 365 SLPM | Ratio 16 | Salida 206 SCFM / 5,833 SLPM | A 6" 618 SCFM / 17,500 SLPM | Ruido 81 dBA
• 6232DX, 6242DX — Consumo 21.5 SCFM / 608 SLPM | Ratio 20 | Salida 430 SCFM / 12,176 SLPM | A 6" 1,290 SCFM / 36,529 SLPM | Ruido 82 dBA
• 6233DX, 6243DX — Consumo 35.2 SCFM / 997 SLPM | Ratio 22 | Salida 774 SCFM / 21,917 SLPM | A 6" 2,323 SCFM / 65,780 SLPM | Ruido 83 dBA
• 6234DX, 6244DX — Consumo 50 SCFM / 1,416 SLPM | Ratio 24 | Salida 1,200 SCFM / 33,980 SLPM | A 6" 3,600 SCFM / 101,941 SLPM | Ruido 84 dBA

Cómo funciona El aire comprimido entra en una cámara anular y se estrangula a través de una boquilla anular formando un chorro primario de alta velocidad. Este chorro sigue el perfil Coanda hacia la salida y crea una zona de baja presión en el centro, arrastrando aire circundante. El flujo combinado sale como un flujo de alto volumen y alta velocidad.

Galería / Ejemplos Imágenes del producto muestran kits Deluxe en aluminio y acero inoxidable y fotos de aplicaciones para secado, enfriamiento, extracción de polvo y humos.

Características / especificaciones técnicas

• Marca: EXAIR
• Contenido del kit: amplificador de aire ajustable, EFC™ (Control Electrónico de Flujo), juego de calzos, separador-filtrado y regulador de presión con acoplador
• Materiales: aluminio o acero inoxidable (inox para alimentación, entornos corrosivos y temperaturas elevadas)
• Temperatura máxima recomendada (opción inox): hasta 400°F / 204°C
• Ajuste: rendija de escape continuamente ajustable mediante anillo moleteado (bloquea al apretar)
• Diámetros de salida disponibles: 3/4" (19 mm), 1-1/4" (32 mm), 2" (51 mm), 3" (76 mm), 4" (102 mm)
• Familias de modelos: Aluminum Only (6040–6044), Aluminum Kit (6240–6244), Deluxe Aluminum Kit (6240DX–6244DX), Stainless Only (6030–6034), Stainless Kit (6230–6234), Deluxe Stainless Kit (6230DX–6234DX)
• Rendimiento: ver valores de ejemplo a 80 PSIG / 5,5 BAR
• Aplicaciones típicas: extracción de humos, enfriamiento, secado, limpieza de piezas, distribución de calor en hornos/moldes, ventilación de espacios confinados, recogida de polvo, expulsión de vapores de tanques
