Amplificador de aire variable 120224DX

para la ventilación y la evacuaciónpara altas temperaturas

Resumen
Los kits Deluxe Super Air Amplifier 94 generan un flujo de aire de alto volumen y alta velocidad usando una pequeña cantidad de aire comprimido. Basados en el efecto Coanda, los amplificadores atraen grandes volúmenes de aire circundante para producir salidas de hasta aproximadamente 25× la entrada de aire comprimido. Ambos extremos (aspiración y descarga) pueden ser conductos; las unidades son silenciosas, compactas y requieren mantenimiento mínimo.

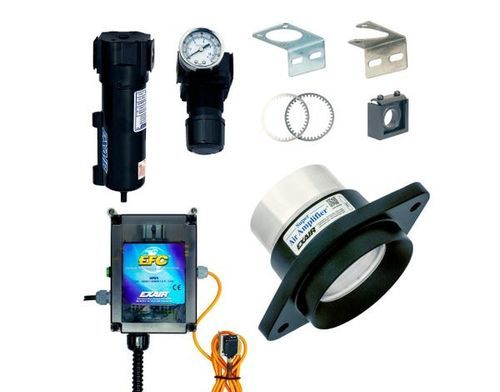

Contenido del kit Deluxe

• Super Air Amplifier 94
• EFC 94 (Control electrónico de flujo)
• Juego de calzas (shim set)
• Separador de filtro
• Regulador de presión con acoplador

Aplicaciones

• Extracción de humos de soldadura
• Enfriamiento de piezas calientes
• Secado de piezas y procesos húmedos
• Limpieza de piezas mecanizadas
• Distribución de calor en hornos y moldes
• Ventilación de espacios confinados
• Captación de polvo en puestos de trabajo
• Extracción de vapores de tanques

Ventajas

• Frente a ventiladores:
  • Aprobado para entornos hasta 700 °F (374 °C)
  • Compacto, ligero y portátil
  • No requiere electricidad
  • Sin piezas móviles y con mantenimiento mínimo
  • Ambos extremos fácilmente conductables
  • Encendido/apagado instantáneo
  • Fuerza y flujo variables mediante EFC
  • Sin interferencias RF
• Frente a venturis y eyectores:
  • Más aire con menor consumo de aire comprimido
  • Mayor amplificación de flujo
  • Sin obstrucciones internas
  • Cumple requisitos OSHA de presión y ruido
  • Funcionamiento silencioso

Modelos y sistemas
Disponibles como amplificador solo, kit y kit deluxe. Diámetros de salida: 3/4" (19 mm) — modelo 120020 / kit 120220 / deluxe 120220DX; 1-1/4" (32 mm) — modelo 120021 / kit 120221 / deluxe 120221DX; 2" (51 mm) — modelo 120022 / kit 120222 / deluxe 120222DX; 4" (102 mm) — modelo 120024 / kit 120224 / deluxe 120224DX; 8" (203 mm) — modelo 120028 / kit 120228 / deluxe 120228DX. Juegos de calzas disponibles para cada tamaño.

Rendimiento (80 PSIG / 5,5 BAR)

• 120020 — Consumo 6,1 SCFM (173 SLPM); Amplificación ≈12×; Salida 73 SCFM (2,066 SLPM); Salida a 6" 219 SCFM (6,198 SLPM); Ruido 69 dBA
• 120021 — Consumo 8,1 SCFM (229 SLPM); Amplificación ≈18×; Salida 146 SCFM (4,132 SLPM); Salida a 6" 436 SCFM (12,339 SLPM); Ruido 72 dBA
• 120022 — Consumo 15,5 SCFM (439 SLPM); Amplificación ≈22×; Salida 341 SCFM (9,650 SLPM); Salida a 6" 1,023 SCFM (28,951 SLPM); Ruido 72 dBA
• 120024 — Consumo 29,2 SCFM (826 SLPM); Amplificación ≈25×; Salida 730 SCFM (20,659 SLPM); Salida a 6" 2,190 SCFM (61,977 SLPM); Ruido 73 dBA
• 120028 — Consumo 120 SCFM (3,396 SLPM); Amplificación ≈25×; Salida 3,000 SCFM (84,900 SLPM); Salida a 6" 9,000 SCFM (254,700 SLPM); Ruido 88 dBA

Cómo funciona
El aire comprimido se acelera a través de una boquilla anular de alta velocidad. El flujo primario sigue el perfil Coanda creando un centro de baja presión que induce aire circundante. Los flujos combinados se expulsan como una salida de alto volumen y alta velocidad, adecuada para soplado, secado, enfriamiento y ventilación.

Especificaciones técnicas

• Nombre comercial / Modelo: Super Air Amplifier 94 Deluxe Kit
• Fabricante / Marca: EXAIR
• SKU / Código: P120220DX
• Incluye: Super Air Amplifier 94, EFC 94, juego de calzas, separador de filtro, regulador con acoplador
• Diámetros de salida: 3/4" (19 mm), 1-1/4" (32 mm), 2" (51 mm), 4" (102 mm), 8" (203 mm)
• Amplificación de flujo: hasta ~25× (según modelo y presión)
• Entorno operativo: hasta 700 °F (374 °C)
• Sin piezas móviles; compacto y portátil; extremos de vacío y descarga conductables
• Usos típicos: ventilación de humos/vapores, enfriamiento, secado, limpieza, distribución de calor, ventilación de espacios confinados, captación de polvo
• Precio mostrado en la página: 2.121 USD
• Páis de fabricación: USA
