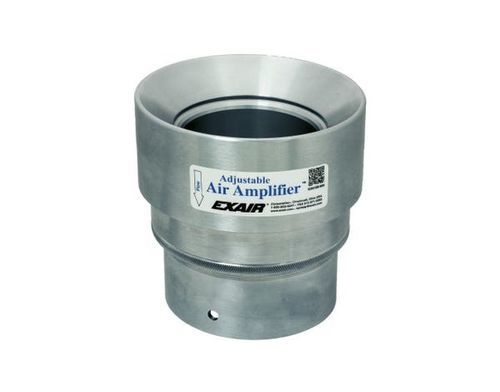

Amplificador de aire reglable 6043

para la ventilación y la evacuaciónvariablepara altas temperaturas

Descripción La fuerza y el caudal del Amplificador de aire ajustable Adjustable Air Amplifier™ se modifican girando el extremo de escape (con el anillo moleteado suelto) para abrir o cerrar la separación de aire continua. Cuando se alcanza el rendimiento deseado, el anillo moleteado se puede apretar para bloquear el flujo en esa posición. Aprovechando el efecto Coanda, estos amplificadores de aire ofrecen una forma sencilla y económica de hacer circular el aire, mover humo y vapores, enfriar o secar piezas y distribuir calor. Disponibles en aluminio o acero inoxidable para uso alimentario, temperaturas más elevadas (hasta 400°F / 204°C) y aplicaciones corrosivas. Materiales personalizados, opciones de montaje (bridas) y tamaños disponibles.

Aplicaciones

• Extracción de humos de soldadura
• Enfriar piezas calientes
• Secar piezas mojadas
• Limpiar piezas mecanizadas
• Distribuir calor en hornos y moldes
• Ventilar áreas confinadas
• Recolección de polvo
• Evacuación de vapores de tanques

Ventajas En comparación con ventiladores:

• Compacto, ligero y portátil
• No se requiere electricidad en el punto de uso (utiliza aire comprimido)
• Sin piezas móviles — mantenimiento mínimo
• Las salidas son fácilmente conductables
• Encendido/apagado instantáneo y fuerza/caudal variables
• Sin interferencia RF

En comparación con venturis y eyectores:

• Mayor amplificación de flujo con menor consumo de aire comprimido
• Sin obstrucciones internas
• Cumple los requisitos OSHA de presión y ruido; funcionamiento silencioso

Sistemas Los Amplificadores de aire ajustables están disponibles como unidades individuales o como kits. Tipos de sistemas y series de modelos representativos:
Tipos de modelos:
- Amplificador de aire ajustable solo
- Kits de Amplificador de aire ajustable (incluyen amplificador, separador filtro y regulador de presión con acoplador)
- Kits Deluxe de Amplificador de aire ajustable (incluyen amplificador, control de flujo electrónico EFC, separador filtro y regulador de presión con acoplador)

Números de modelo representativos por diámetro de salida:
Model | Diámetro de salida | Ejemplos de referencias
Aluminum Adjustable Air Amplifier Only | 3/4" (19mm) / 1-1/4" (32mm) / 2" (51mm) / 3" (76mm) / 4" (102mm) | 6040 / 6041 / 6042 / 6043 / 6044
Aluminum Adjustable Air Amplifier Kit | 3/4" / 1-1/4" / 2" / 3" / 4" | 6240 / 6241 / 6242 / 6243 / 6244
Stainless Steel Adjustable Air Amplifier Only | 3/4" / 1-1/4" / 2" / 3" / 4" | 6030 / 6031 / 6032 / 6033 / 6034
Stainless Steel Adjustable Air Amplifier Kit | 3/4" / 1-1/4" / 2" / 3" / 4" | 6230 / 6231 / 6232 / 6233 / 6234

Rendimiento (extracto, probado a 80 PSIG / 5,5 BAR, 0.002" de separación) Valores de ejemplo (modelos seleccionados):
Grupo modelo | Consumo de aire (SCFM) | Relación de amplificación | Volumen de aire en la salida (SCFM) | Nivel sonoro (dBA)
6030, 6230, 6040, 6240 | 8.9 SCFM | 10 | 89 SCFM | 78 dBA
6031, 6231, 6041, 6241 | 12.9 SCFM | 16 | 206 SCFM | 81 dBA
6032, 6232, 6042, 6242 | 21.5 SCFM | 20 | 430 SCFM | 82 dBA
6033, 6233, 6043, 6243 | 35.2 SCFM | 22 | 774 SCFM | 83 dBA
6034, 6234, 6044, 6244 | 50 SCFM | 24 | 1,200 SCFM | 84 dBA

Especificaciones técnicas

• Nombre comercial: Adjustable Air Amplifier™
• SKU / código de producto de ejemplo mostrado en la página: P6030 (producto configurable)
• Materiales disponibles: Aluminio o acero inoxidable (inox adecuado para uso alimentario, temperaturas más altas y aplicaciones corrosivas)
• Diámetros de salida disponibles: 3/4" (19 mm), 1-1/4" (32 mm), 2" (51 mm), 3" (76 mm), 4" (102 mm)
• Principio de funcionamiento: Efecto Coanda — el aire primario de alta velocidad induce un gran flujo de aire circundante
• Ajustabilidad: Separación de aire continua ajustable girando el extremo de escape; el anillo moleteado bloquea el ajuste
• Condiciones de prueba para los datos de rendimiento: valores mostrados a 80 PSIG (5,5 BAR) con una separación de 0,002" (0,05 mm)
• Usos típicos: refrigeración, secado, eliminación de humo/vapores, limpieza de piezas, distribución de aire en hornos/moldes, ventilación de áreas confinadas
