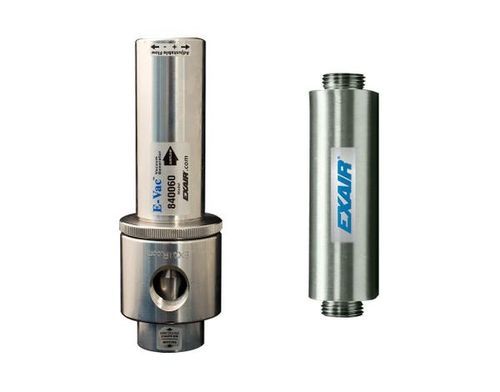

Eyector Venturi monoetapa 841008M

para succionadorcon conexión intantáneacompacto

Descripción
La serie Adjustable E‑Vac® de EXAIR es un generador de vacío accionado por aire comprimido con vacío y caudal ajustables. Las unidades son compactas, sin piezas móviles y adecuadas para múltiples operaciones industriales de manipulación, sujeción, elevación y embalaje. La versión con silenciador de paso directo es la más indicada para entornos con partículas y ofrece la mayor reducción sonora (hasta 26 dBA).

Aplicaciones

• Recogida y colocación de piezas y conjuntos
• Apertura de bolsas y paquetes
• Colocación de etiquetas
• Formado por vacío y evacuación de moldes
• Relleno por vacío y pruebas de fugas
• Evacuación de contenedores y envasado al vacío
• Fijación, mandrinado y utillaje en robots
• Alineación y alimentación de papel en equipos de impresión
• Prensas de vacío para chapas y laminados

Ventajas

• Ajuste del nivel de vacío mediante giro del escape y anillo de bloqueo
• Consumo de aire optimizado según la demanda de vacío
• Sin piezas móviles — libre de mantenimiento
• El silenciador de paso directo evita obstrucciones por partículas
• Funcionamiento silencioso (silenciador de paso directo hasta 26 dBA)
• Respuesta instantánea y vacío estable en diseño de una sola etapa
• Construcción ligera en aluminio 6061
• Fácil montaje en el punto de uso; portátil

Modelos / Configuraciones (resumen)
Adjustable E‑Vac solo: 840008 — 8.2 SCFM (232 SLPM); 840015 — 15.4 SCFM (436 SLPM); 840030 — 26.4 SCFM (748 SLPM); 840060 — 62.7 SCFM (1,775 SLPM).
Con silenciador de paso directo: 840008M, 840015M, 840030M, 840060M.
Kits: kits básicos (841xxx), kits con silenciador (841xxM), kits deluxe con filtro y regulador (842xxx / 842xxxM).

Notas clave de rendimiento
- Ajustado en fábrica a 15 in Hg (≈51 kPa); máximo ≈25 in Hg (≈85 kPa) en superficies no porosas (mayor vacío implica mayor consumo de aire).
- Vacío y caudal ajustables aflojando el anillo de bloqueo y girando el escape; apretar para fijar.
- La selección del modelo determina consumo de aire / capacidades de caudal (ver modelos arriba).

Accesorios y componentes del sistema
EXAIR suministra silenciadores (estándar y paso directo), racores, conectores push‑in, tubería de poliuretano (1/4" y 3/8", longitudes hasta 50'), válvulas de retención, manómetros (0–30 in Hg), clip de montaje y filtros/reguladores opcionales. Recomendaciones:

• Silenciador estándar: extremo cerrado, para aplicaciones sin polvo
• Silenciador de paso directo: resiste acumulación de residuos y ofrece la mayor reducción de ruido
• Tubería de vacío: varios diámetros y longitudes para la instalación
• Válvulas antirretorno y racores giratorios/panel para asegurar el vacío y facilitar el montaje
• Separadores de drenaje automático y filtros de eliminación de aceite para la línea de aire comprimido

Galería / Notas sobre kits
Los kits deluxe incluyen bomba, ventosas, racores, tubería, clip de montaje, filtro y regulador con acoplador. La familia está fabricada en aluminio y disponible en cuatro tamaños.

Especificaciones técnicas

• Serie: Adjustable E‑Vac®
• Construcción: aluminio 6061
• Funcionamiento: accionado por aire comprimido (sin electricidad)
• Vacío ajustable: fábrica 15 in Hg (51 kPa); máx. ≈25 in Hg (85 kPa) en superficies no porosas
• Opciones de consumo/caudal: 8.2 SCFM (232 SLPM) — 840008; 15.4 SCFM (436 SLPM) — 840015; 26.4 SCFM (748 SLPM) — 840030; 62.7 SCFM (1,775 SLPM) — 840060
• Caudal máximo (otras configuraciones) hasta 81 SCFM (2,294 SLPM)
• Reducción sonora: silenciador de paso directo hasta 26 dBA
• Sin piezas móviles — sin mantenimiento; puerto de vacío roscado NPT
• Accesorios disponibles: silenciadores, válvulas, manómetros, racores, tuberías, separadores, reguladores, electroválvulas
