Eyector Venturi monoetapa 840030

de bajo nivel de ruidoportátilajustable

Descripción general

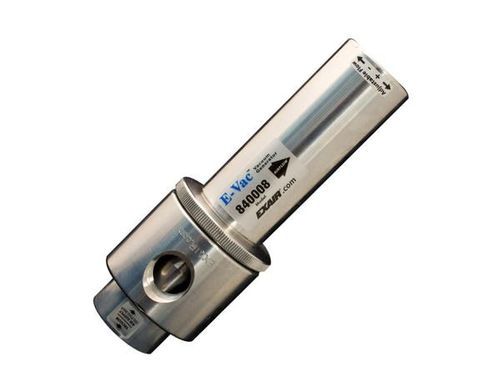

EXAIR Adjustable E-Vac® es una familia económica de generadores de vacío accionados por aire comprimido, con niveles de vacío y flujo fácilmente ajustables según los requisitos de la aplicación. Compacto y sin piezas móviles, es adecuado para pick-and-place, apertura de bolsas/paquetes, sujeción, elevación, chucking y montaje en superficie. El vacío y el flujo se ajustan girando el venturi/escape y fijando la posición con un anillo de bloqueo. Existe una gama de ventosas y accesorios para montar sistemas de vacío completos.

Aplicaciones

• Pick and place de piezas y equipos
• Apertura de bolsas y embalajes
• Colocación de etiquetas
• Formado por vacío y evacuación de moldes
• Rellenado por vacío y pruebas de fugas
• Evacuación de contenedores y envasado al vacío
• Sujeción, chucking y montaje superficial
• Alineación y alimentación de papel en equipos de impresión
• Formado de cajas y utillaje robótico
• Manipulación de líquidos para ensayos

Ventajas

• Ajuste sencillo del nivel de vacío en el punto de uso
• Minimiza el consumo de aire comprimido
• Compacto, portátil y fácil de montar
• Diseño anti-obstrucción que deja pasar polvo y contaminantes
• Diseño monocircuito que evita fluctuaciones de vacío
• Funcionamiento silencioso (silenciadores opcionales disponibles)
• Vacío instantáneo y respuesta rápida
• Sin piezas móviles — sin mantenimiento
• Construcción en aluminio 6061
• Funcionamiento seguro — no requiere electricidad
• Múltiples modelos para distintos requerimientos de flujo

Modelos / Kits (tabla resumen)
Encabezado: SCFM (SLPM) — Adjustable E-Vac Only — Adjustable E-Vac With Straight Through Muffler — Kit Without Straight Through Muffler — Kit With Straight Through Muffler — Deluxe Kit Without Straight Through Muffler — Deluxe Kit With Straight Through Muffler
8.2 SCFM (232 SLPM) — 840008 — 840008M — 841008 — 841008M — 842008 — 842008M
15.4 SCFM (436 SLPM) — 840015 — 840015M — 841015 — 841015M — 842015 — 842015M
26.4 SCFM (747 SLPM) — 840030 — 840030M — 841030 — 841030M — 842030 — 842030M
62.7 SCFM (1,775 SLPM) — 840060 — 840060M — 841060 — 841060M — 842060 — 842060M

Rendimiento (puntos clave)

• Ajuste de fábrica: 15" Hg (51 kPa). Máximo en superficies no porosas: ~25" Hg (85 kPa).
• El flujo y el vacío varían con la porosidad de la carga; ajustar el escape/venturi cambia tanto el vacío como el consumo de aire.
• Ejemplos a 15" Hg, 80 PSIG: 840008 = 8.2 SCFM (232 SLPM), 840015 = 15.4 SCFM (436 SLPM), 840030 = 26.4 SCFM (747 SLPM), 840060 = 62.7 SCFM (1,775 SLPM).
• Los tiempos de evacuación dependen del volumen del contenedor; consulte las tablas de rendimiento en la ficha técnica.

Accesorios (resumen)
Componentes necesarios para construir un sistema: silenciadores, tubería, válvulas de retención, conectores push-in, racores, ventosas, clip de montaje, filtro y regulador (en los Deluxe Kits). Artículos clave:

• Silenciadores estándar: 900800 (1/4 MNPT), 900801 (3/8 MNPT), 900802 (1/2 MNPT)
• Silenciadores de paso directo: 890001 (1/4 MNPS), 890002 (3/8 MNPS), 890003 (1/2 MNPS), 890004 (3/4 MNPS), 890005 (1 MNPS)
• Válvulas de retención: 900804 (1/4 FNPT), 900805 (3/8 FNPT), 900806 (1/2 FNPT)
• Manómetro de vacío: 900811 (0-30" Hg)
• Conectores push-in y racores giratorios (ej.: series 900773–900796)
• Tubería de vacío en varias longitudes (900795-10 … 900795-50 y serie 900796)
• Clip de montaje: 900798

Cómo funciona (resumen)
El aire comprimido entra por la toma y se acelera a través de una boquilla dirigida hacia el venturi. Una entrada de vacío tangencial, situada entre el orificio y el venturi, extrae el aire desde el punto de succión; el aire inducido se mezcla con el flujo principal y se descarga. Para ajustar vacío/flujo: afloje el anillo de bloqueo, gire el escape (sentido antihorario para aumentar, horario para disminuir) y vuelva a apretar el anillo.

Características / especificaciones técnicas

• Familia de modelos: Adjustable E-Vac®
• Fabricante / Marca: EXAIR
• Construcción: aluminio 6061
• Funcionamiento: generador de vacío accionado por aire comprimido (sin electricidad)
• Ajustabilidad: vacío y flujo ajustables mediante venturi/escape; anillo de bloqueo
• Rango de vacío: fábrica 15" Hg (51 kPa); máximo aprox. 25" Hg (85 kPa) en superficies no porosas
• Tamaños de flujo disponibles (nominales): 8.2, 15.4, 26.4, 62.7 SCFM (232, 436, 747, 1775 SLPM)
• Opciones de modelo y kit: E-Vac solo; E-Vac con silenciador de paso directo; Kits y Deluxe Kits (incluyen filtro y regulador)
• Sin piezas móviles — sin mantenimiento
• Suministro recomendado: aire comprimido limpio y seco; usar separadores y filtros para eliminar aceite para un rendimiento óptimo
• Accesorios opcionales: silenciadores, válvulas, manómetro, conectores push-in, racores giratorios, tubería, ventosas, clip de montaje
