Eyector Venturi impulsado Model 812008 E-Vac

Venturimonoetapapara la industria del plástico

Resumen
Los kits Deluxe añaden un separador de filtro y un regulador de presión a los elementos incluidos: In-Line E-Vac®, ventosas, racores y tubería. Estos generadores de vacío monobloc cilíndricos son compactos y fáciles de montar en el punto de uso. Los kits incluyen ventosas, racores y tubería y pueden fijarse roscando directamente a una línea de aire comprimido o usando la abrazadera de montaje incluida. Las unidades de alto vacío alcanzan hasta 27" Hg (91 kPa) y el caudal de vacío depende del modelo; se usan normalmente en materiales no porosos como vidrio, chapa de acero y plástico. El silenciador estándar (extremo cerrado) es adecuado para entornos sin polvo; el silenciador de paso directo se recomienda cuando hay partículas para evitar acumulación de residuos. Los silenciadores de paso directo proporcionan la mejor reducción de ruido (hasta 26 dBA).

Aplicaciones

• Pick-and-place de piezas y componentes
• Apertura de bolsas y paquetes
• Colocación y manejo de etiquetas
• Formado por vacío y evacuación de moldes
• Relleno por vacío y pruebas de fugas
• Evacuación de contenedores, sujeción y mandrinado
• Alineación y alimentación de papel en equipos de impresión
• Envasado al vacío y montaje superficial
• Prensas de vacío para chapas y laminados
• Formado de cajas y utillaje robótico
• Manejo de líquidos por vacío para ensayos

Ventajas

• Diseño compacto y portátil
• Venturi monobloque que elimina fluctuaciones de vacío
• Funcionamiento silencioso (silenciadores opcionales)
• Generación instantánea de vacío
• Fácil montaje en el punto de uso (roscar en la línea de aire o con la abrazadera)
• Construcción ligera y resistente en aluminio 6061
• Sin piezas móviles — mínimo mantenimiento
• Varios modelos para ajustar caudal y vacío necesario
• Respuesta rápida que reduce el tiempo de ciclo
• Funcionamiento neumático seguro — no requiere electricidad

Modelos / Kits (selección)
Ejemplo de SKU mostrado en el encabezado de la página: P812002H (producto configurable).

Generadores E-Vac de alto vacío — ejemplos de modelos (no porosos)
810002 — 2.3 SCFM (65 SLPM)
810003 — 3.3 SCFM (93 SLPM)
810006 — 6.2 SCFM (176 SLPM)
810008 — 8.4 SCFM (238 SLPM)
810013 — 13.2 SCFM (374 SLPM)
810023 — 23.1 SCFM (654 SLPM)
810031 — 30.8 SCFM (872 SLPM)
Vacío máximo para modelos listados: 27" Hg (91 kPa). El caudal y el consumo de aire varían según el modelo y la opción de silenciador.

Kits — ejemplos mostrados en tablas de producto
E-Vac Only: 810002, 810003, 810006, 810008, 810013, 810023, 810031
E-Vac Kit sin silenciador (incluye E-Vac, ventosas, racores, tubería, abrazadera de montaje): 811002, 811003, 811006, 811008, 811013, 811023, 811031
E-Vac Deluxe Kit sin silenciador (incluye E-Vac, ventosas, racores, tubería, abrazadera, filtro y regulador): 812002, 812003, 812006, 812008, 812013, 812023, 812031
E-Vac con silenciador estándar: 810002H, 810003H, 810006H, 810008H, 810013H, 810023H, 810031H
E-Vac Kit con silenciador estándar: 811002H, 811003H, 811006H, 811008H, 811013H, 811023H, 811031H
E-Vac Deluxe Kit con silenciador estándar: 812002H, 812003H, 812006H, 812008H, 812013H, 812023H, 812031H
E-Vac con silenciador de paso directo: 810002M, 810003M, 810006M, 810008M, 810013M, 810023M, 810031M
E-Vac Kit con silenciador de paso directo: 811002M, 811003M, 811006M, 811008M, 811013M, 811023M, 811031M
E-Vac Deluxe Kit con silenciador de paso directo: 812002M, 812003M, 812006M, 812008M, 812013M, 812023M, 812031M

Accesorios (selección)

• Silenciadores — estándar (extremo cerrado) y de paso directo (recomendado en presencia de partículas; mejor reducción de ruido hasta 26 dBA)
• Racores y tubería — racores push-in y tubería de poliuretano (longitudes: 10', 20', 30', 40', 50'); minimizar longitud de tubería para mejores tiempos de sujeción/soltado
• Válvula de retención — mantiene el vacío en caso de pérdida de aire; alto flujo con mínima restricción
• Manómetro — modelos para 0–30" Hg
• Conectores push-in, swivels, tees, pasamuros y uniones — múltiples tamaños y tipos de rosca
• Abrazadera de montaje — abrazadera con correa incluida en muchos kits
• Filtros separadores con drenaje automático y filtros de eliminación de aceite recomendados para la preparación del aire comprimido; reguladores y electroválvulas para control

Rendimiento (resumen)
Unidades de alto vacío disponibles hasta 27" Hg (91 kPa). El caudal y el consumo de aire dependen del modelo seleccionado y de la opción de silenciador. Ejemplos de caudales (SCFM a 80 PSIG): 2.3, 3.3, 6.2, 8.4, 13.2, 23.1, 30.8 SCFM. Los números de modelo más altos corresponden a mayores capacidades de flujo; los tiempos de evacuación y las tablas de rendimiento detalladas se proporcionan por modelo en las especificaciones del producto.

Especificaciones técnicas

• Familia de producto: In-Line E-Vac® (Alto Vacío, kit Deluxe mostrado)
• Vacío máximo: hasta 27" Hg (91 kPa)
• Caudal de vacío: varía según el modelo (ejemplos hasta 30.8 SCFM / 872 SLPM)
• Construcción: aluminio 6061
• Diseño: generador de vacío tipo venturi monobloque, sin piezas móviles
• Funcionamiento: neumático — no requiere electricidad

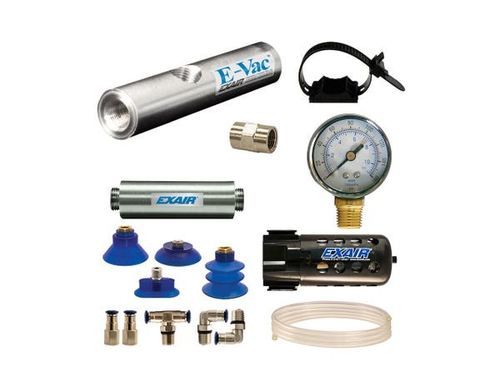

• Kits incluyen (Deluxe): unidad E-Vac, surtido de ventosas, racores (rectos/codos/tees), tubería 10', abrazadera de montaje, separador de filtro con drenaje automático, regulador de presión (con acoplador)
• Opciones de silenciador: silencador estándar (extremo cerrado) y silencador de paso directo (recomendado para partículas; mejor reducción de ruido)
• Aplicaciones típicas: pick & place, embalaje, etiquetado, formado, pruebas de fugas, utillaje robótico, prensa al vacío, envasado al vacío
• SKU ejemplo en la página: P812002H
• ID de producto en la página: 11085
• Precio mostrado (configuración principal): $879.00 (USD)
