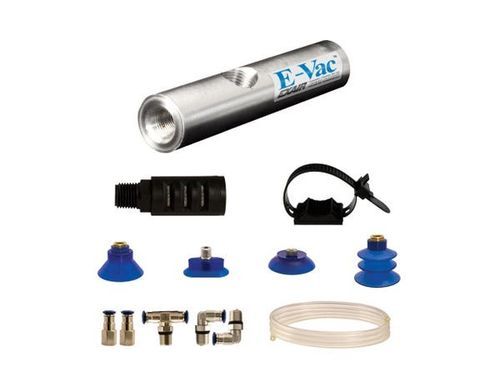

Eyector Venturi monoetapa 810002

para paneles metálicospara vidriopara plástico

Resumen
Unidades de alto vacío hasta 27 in Hg (91 kPa) con caudales de vacío de hasta 15,8 SCFM (447 SLPM) que se utilizan típicamente para materiales no porosos como vidrio, chapa de acero y plástico. Estas unidades cilíndricas de etapa única son compactas y fáciles de montar en el punto de uso. Se pueden fijar roscándolas directamente en una línea de aire comprimido o usando una abrazadera de montaje.

Aplicaciones

• Pick and place de piezas y equipos
• Apertura de bolsas/paquetes
• Colocación de etiquetas
• Conformado por vacío
• Evacuación de moldes
• Relleno por vacío
• Pruebas de estanqueidad
• Evacuado de contenedores
• Sujeción y fijación (clamping/chucking)
• Alineación y alimentación de papel en equipos de impresión
• Envasado al vacío
• Montaje superficial
• Prensa de vacío para chapas y laminados de madera
• Formado de cajas
• Herramientas robóticas
• Vacío de líquidos para ensayos

Ventajas

• Compacto y portátil
• Diseño de etapa única que elimina fluctuaciones en el vacío
• Funcionamiento silencioso
• Vacío instantáneo
• Fácil de montar en el punto de uso
• Ligero y resistente
• Sin piezas móviles — sin mantenimiento
• Varios modelos para ajustarse a los requisitos de caudal y nivel de vacío
• Respuesta rápida — mejora los tiempos de ciclo
• Construcción en aluminio 6061 duradera
• Funcionamiento seguro - no requiere electricidad

Modelos (tabla de selección)
Generadores de alto vacío E-Vac (no porosos) — elegir por SCFM / SLPM:
Columnas de modelos (2.3 SCFM / 65 SLPM, 3.3 SCFM / 93 SLPM, 6.2 SCFM / 176 SLPM, 8.4 SCFM / 238 SLPM, 13.2 SCFM / 374 SLPM, 23.1 SCFM / 654 SLPM, 30.8 SCFM / 872 SLPM)
E-Vac solo: 810002, 810003, 810006, 810008, 810013, 810023, 810031
E-Vac Kit sin silenciador: 811002, 811003, 811006, 811008, 811013, 811023, 811031
E-Vac Deluxe Kit sin silenciador: 812002, 812003, 812006, 812008, 812013, 812023, 812031
E-Vac con silenciador estándar: 810002H, 810003H, 810006H, 810008H, 810013H, 810023H, 810031H
E-Vac Kit con silenciador estándar: 811002H, 811003H, 811006H, 811008H, 811013H, 811023H, 811031H
E-Vac Deluxe Kit con silenciador estándar: 812002H, 812003H, 812006H, 812008H, 812013H, 812023H, 812031H
E-Vac con silenciador de paso directo: 810002M, 810003M, 810006M, 810008M, 810013M, 810023M, 810031M
E-Vac Kit con silenciador de paso directo: 811002M, 811003M, 811006M, 811008M, 811013M, 811023M, 811031M
E-Vac Deluxe Kit con silenciador de paso directo: 812002M, 812003M, 812006M, 812008M, 812013M, 812023M, 812031M

Accesorios (selección)
Silenciadores (estándar)
Modelos: 900800 (Silenciador estándar 1/4 MNPT), 900801 (Silenciador estándar 3/8 MNPT), 900802 (Silenciador estándar 1/2 MNPT)
Silenciadores de paso directo
Modelos: 890001 (1/4 MNPS), 890002 (3/8 MNPS), 890003 (1/2 MNPS), 890004 (3/4 MNPS), 890005 (1 MNPS)
Válvulas de retención
Modelos: 900804 (1/4 FNPT), 900805 (3/8 FNPT), 900806 (1/2 FNPT)
Manómetro de vacío
Modelo: 900811 (0-30 in Hg)
Conectores push-in (selección)
900773 (1/4 Tube X 1/8 FNPT), 900774 (1/4 Tube X 1/8 Male Global Thread), 900775 (1/4 Tube X 1/4 Male Global Thread), 900776 (1/4 Tube X 3/8 Male Global Thread), 900777, 900778, 900779, 900780 (varios tamaños)
Codo giratorio push-in / Tee de derivación / Conectores pasamuros
Modelos: 900781–900787 (tamaños de codo giratorio), 900788–900791 (tamaños de tee de derivación), 900792–900793 y 900809–900810 (conectores pasamuros / unión)
Tubería de vacío (poliuretano)
900795-10 (tubo 1/4" - 10'), 900795-20 (20'), 900795-30 (30'), 900795-40 (40'), 900795-50 (50'); 900796-10 / -20 / -30 / -40 / -50 (variantes 3/8")
Clip de montaje
Modelo: 900798 (Clip de montaje con correa)

Resumen de rendimiento (selección)
Capacidad de alto vacío: hasta 27 in Hg (91 kPa).
Los caudales de vacío varían según el modelo (ejemplos): 2.3 SCFM, 3.3 SCFM, 6.2 SCFM, 8.4 SCFM, 13.2 SCFM, 23.1 SCFM, 30.8 SCFM.
El consumo de aire y el ruido varían según el modelo y la opción de silenciador; consulte las tablas de rendimiento para SCFM/SLPM, ruido (dBA) y flujo de vacío frente al nivel de vacío.

Especificaciones técnicas

• Vacío máximo: 27 in Hg (91 kPa)
• Caudales de vacío: hasta 15,8 SCFM (447 SLPM) (referencia global), los modelos individuales ofrecen caudales desde ~2.3 hasta 30.8 SCFM según el modelo
• Consumo de aire: depende del modelo (ver datos de rendimiento)
• Diseño: generador de vacío de una sola etapa, cilíndrico (sin piezas móviles)
• Material: construcción en aluminio 6061
• Montaje: enroscar directamente en la línea de aire comprimido o usar clip de montaje
• Opciones de silenciador: sin silenciador, silenciador estándar, silenciador de paso directo (la selección afecta el ruido y el manejo de partículas)
• Opciones de kit: Kits E-Vac y Deluxe (incluyen ventosas, accesorios, tubería, clip de montaje; Deluxe añade separador filtro y regulador)
• Aplicaciones típicas: pick-and-place, conformado por vacío, pruebas de estanqueidad, envasado, herramientas robóticas y otras tareas industriales de vacío para materiales no porosos
• Mantenimiento: no se requiere para el generador de vacío (sin piezas móviles)
