Eyector Venturi de aspiración 842015

de bajo nivel de ruidoneumáticocompacto

Resumen
Los kits E-Vac® Deluxe incluyen un silenciador, un surtido de (4) pares de copas de vacío (ajustadas a las prestaciones del E-Vac), racores de vacío: (2) rectos, (2) codos y (1) en T, 10' (3 m) de tubo de vacío, un separador-filtro, regulador de presión y una abrazadera de montaje. El Adjustable E-Vac de EXAIR es una serie de generadores de vacío accionados por aire comprimido, de bajo coste, donde el nivel de vacío y los caudales pueden ajustarse fácilmente para adaptarse a los requisitos de la aplicación. Estas bombas de vacío son idóneas para una amplia variedad de aplicaciones de pick and place, apertura de cajas, sujeción, elevación, chucking y montaje en superficie. No requieren mantenimiento y no tienen piezas móviles que se desgasten. Los kits Deluxe Adjustable E-Vac permiten probar diferentes tipos de copas de vacío.

Aplicaciones

• Pick and place de piezas y equipos
• Apertura de bolsas/paquetes
• Colocación de etiquetas
• Termoformado por vacío
• Evacuación de moldes
• Relleno por vacío
• Pruebas de fugas
• Evacuación de contenedores
• Sujeción y chucking
• Alineación y alimentación de papel en prensas
• Envasado al vacío
• Montaje superficial
• Prensa de vacío para chapas y laminados
• Formado de cajas
• Herramientas para robots
• Succión de líquidos para pruebas

Ventajas

• Fácil ajustar el nivel de vacío requerido por la aplicación
• Minimiza el consumo de aire comprimido
• Compacto y portátil
• Diseño antiobstrucción permite que polvo y contaminantes pasen a través
• Diseño de una etapa que elimina fluctuaciones en el vacío
• Funcionamiento silencioso (silenciadores opcionales disponibles)
• Vacío instantáneo
• Fácil de montar en el punto de uso
• Ligero y resistente
• Sin piezas móviles – sin mantenimiento
• Respuesta rápida – incrementa el tiempo de ciclo
• Construcción en aluminio 6061 duradero
• Funcionamiento seguro – no requiere electricidad

Modelos / Kits
Generadores de vacío Adjustable E-Vac (Adjustable E-Vac sólo):
840008 | 840015 | 840030 | 840060

Adjustable E-Vac con silenciador de paso recto:
840008M | 840015M | 840030M | 840060M

Adjustable E-Vac Kit sin silenciador de paso recto (incluye E-Vac, copas de vacío, racores, tubo, abrazadera de montaje):
841008 | 841015 | 841030 | 841060

Adjustable E-Vac Kit con silenciador de paso recto (incluye E-Vac, silenciador, copas de vacío, racores, tubo, abrazadera de montaje):
841008M | 841015M | 841030M | 841060M

Adjustable E-Vac Deluxe Kit sin silenciador de paso recto (incluye E-Vac, copas de vacío, racores, tubo, abrazadera de montaje, filtro y regulador):
842008 | 842015 | 842030 | 842060

Adjustable E-Vac Deluxe Kit con silenciador de paso recto (incluye E-Vac, silenciador, copas de vacío, racores, tubo, abrazadera de montaje, filtro y regulador):
842008M | 842015M | 842030M | 842060M

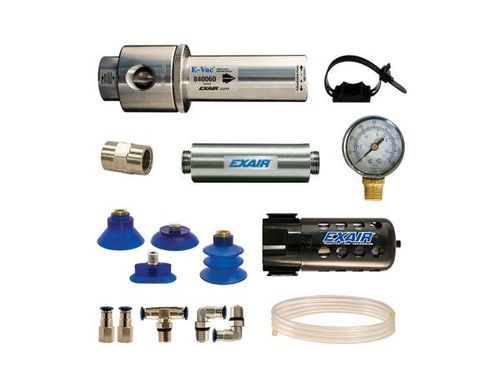

Incluido con el kit Deluxe (típico)

• Silenciador (cuando se selecciona)
• Surtido de (4) pares de copas de vacío ajustadas a las prestaciones del E-Vac
• Racores de vacío: 2 rectos, 2 codos, 1 en T
• Tubo de vacío 10' (3 m)
• Separador-filtro (tipo drenaje automático)
• Regulador de presión (con acoplador)
• Abrazadera de montaje

Características / especificaciones técnicas

• Marca: EXAIR
• Modelo: Adjustable E-Vac®
• SKU (página producto): P842008
• Rango de vacío: hasta 25" Hg (85 kPa) (máximo en superficies sólidas no porosas)
• Ajuste de vacío de fábrica: 15" Hg (51 kPa)
• Caudal de aire / tamaños: disponibles tamaños con caudales hasta 81 SCFM (2.294 SLPM) según el modelo
• Ejemplos de consumo de aire (a 80 PSIG): 8,2 SCFM (modelo 840008), 15,4 SCFM (840015), 26,4 SCFM (840030), 62,7 SCFM (840060)
• Tiempos de evacuación y curvas de flujo de vacío proporcionados por modelo (datos de fábrica)
• Construcción: aluminio 6061 (duradero, ligero)
• Sin piezas móviles – sin mantenimiento
• Kits: configuraciones estándar y deluxe disponibles; los kits deluxe incluyen separador-filtro y regulador de presión
• Tubo típico suministrado con el kit: 10' (3 m) tubo de vacío de poliuretano
• Opciones de silenciador: silenciador estándar y silenciador de paso recto (se recomienda paso recto cuando hay partículas)
• Accesorios disponibles: silenciadores, racores, válvulas antirretorno, manómetro, conectores push-in, abrazadera de montaje, longitudes de tubo, etc.
• Precio (página): 1050 (USD) — precio mostrado en la página del producto
