Unidad de monitorización de sujeción TPU-M1
de velocidadde condiciones para máquinade par

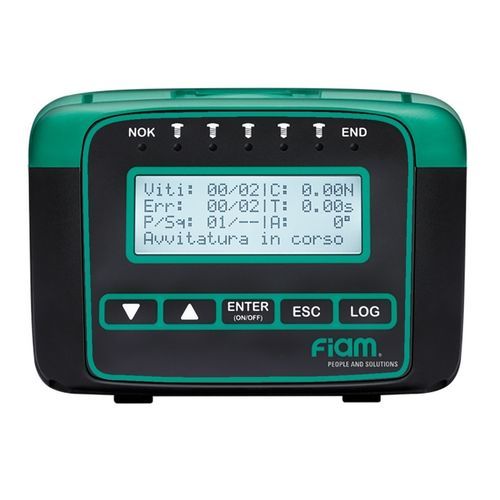

Unidad de monitorización de sujeción - TPU-M1 - FIAM - de velocidad / de condiciones para máquina / de par
Unidad de monitorización de sujeción - TPU-M1 - FIAM - de velocidad / de condiciones para máquina / de par
Unidad de monitorización de sujeción - TPU-M1 - FIAM - de velocidad / de condiciones para máquina / de par - imagen - 2
Unidad de monitorización de sujeción - TPU-M1 - FIAM - de velocidad / de condiciones para máquina / de par - imagen - 3
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de FIAM

Características

Tipo
de velocidad, de condiciones para máquina, de par
Aplicaciones
de producción, para máquinas, para análisis de sistemas, de mantenimiento predictivo, de sujeción
Interfaz
con E/S digital, RS-232
Otras características
a distancia, de adquisición de datos, con registro de datos, programable, en red, con sistema de visualización

Descripción

UNIDAD DE MONITORIZACIÓN TPU-M1
La unidad TPU-M1 monitoriza y gestiona las funciones de herramientas de apriete combinadas. Diseñada para atornilladores eléctricos brushless eTensil y motores de apriete con embrague mecánico y parada automática, suministra alimentación a las herramientas y ofrece control programable y comunicación de datos para líneas de montaje industriales.

FUNCIONALIDAD BÁSICA
  • Reconocimiento automático de la herramienta conectada y configuración inmediata según sus parámetros para evitar errores de puesta en marcha
  • Visualización: resultado OK/NOK, tiempo de apriete y valor de ángulo
  • Conteo de tornillos para función Poka Yoke
  • Detección de anomalías del proceso (p. ej., roscas pasadas, tornillos ya apretados)
  • Almacenamiento de hasta 99 operaciones de apriete
  • Interfaz con PLCs y otros dispositivos de línea; gestión remota posible
  • Gestiona uniones críticas (p. ej., juntas flexibles, componentes de caucho)


PROGRAMACIÓN — SMART PRO EVO
Funciones configurables disponibles directamente en la unidad para una puesta en marcha rápida e intuitiva.

MODOS DE ARRANQUE
  • Arranque con palanca
  • Arranque por empuje
  • Palanca + empuje
  • “Palanca enclavada” + empuje (modelos pistola: empuje únicamente; motores de apriete: arranque remoto disponible)


CONTROLES ADICIONALES
  • Bloqueo de arranque en caso de anomalías
  • LED frontal de iluminación para la zona de trabajo
  • Función de desatornillado: activable/desactivable con velocidad regulable
  • Arranque suave (Soft Start): rampa de aceleración regulable para facilitar el posicionamiento del tornillo
  • Velocidad de la herramienta: configurable dentro de un rango mínimo/máximo


PRE-AUTODESATORNILLADO / POST-AUTODESATORNILLADO / ATORNILLADO POR TIEMPO
Pre-autodesatornillado: ajuste del ángulo de desatornillado y pausa entre desatornillado y posterior apriete (útil para operaciones con conectores). Post-autodesatornillado: ajuste del ángulo y pausa antes de la rotación inversa tras finalizar el apriete. Atornillado por tiempo: control del ciclo por tiempo para apretar a una profundidad definida en lugar de a un par definido.

ESTRATEGIAS DE APRIETE
  • Control de par mediante embrague mecánico
  • Control de par con monitorización del tiempo de apriete
  • Control de ángulo con monitorización del tiempo de apriete
  • Control por tiempo (atornillado por tiempo)


CARACTERÍSTICAS
  • 8 programas para controlar el proceso de apriete
  • 1 secuencia programable hasta 8 pasos
  • Retention: intervalo de espera programable entre programas
  • Puerto E/S: 8 entradas / 8 salidas con 21 + 22 tipos de señal
  • 7 LEDs para visualización inmediata del estado del proceso
  • Comunicación serie (RS232)
  • Selección de idioma: IT, EN, DE, FR, ES, TR
  • Certificación ESD
  • Cable de alimentación incluido
  • Alimentación: 100–240 Vac (operativo 230 Vac ±10% 50–60 Hz)
  • Garantía ampliada: 2 años o 1 millón de ciclos


APLICACIONES
Solución Industria 4.0 diseñada para interconectarse con sistemas de gestión de planta para intercambio de datos, visualización remota, control y gestión de procesos de apriete a través de plataformas cloud.

ESPECIFICACIONES TÉCNICAS
  • Modelo: TPU-M1
  • Código: 686200109
  • Longitud de cable (m): 3
  • Dimensiones (mm): L 185 x P 150 x H 105
  • Para herramientas/unidades: eTensil E8C... / E8MC...
  • Entradas: 8
  • Tensión de funcionamiento (Vdc): 32
  • Salidas: 8
  • Tensión de alimentación (Vac): 100 - 240
  • Tipo: Unidad de monitorización
  • Peso (Kg): 0.8
