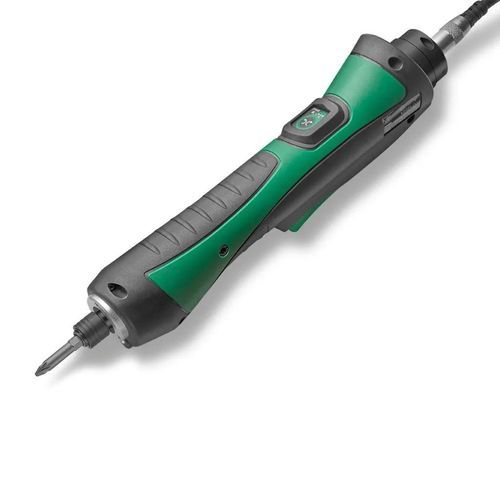

Atornilladora eléctrica con cable eTensil E8CA series

rectacon parada automáticabrushless

ATORNILLADOR ELÉCTRICO RECTO CON CONTROL PAR/ÁNGULO CON TRANSDUCTOR INTEGRADO

Atornillador brushless diseñado y fabricado por Fiam en Italia. Herramienta eficiente y fiable para líneas de montaje industriales. Transductor de par integrado y sensores Hall proporcionan medición de alta resolución de par y ángulo, adecuada para procesos con control y trazabilidad.

Precisión de par
±5 % con Cm y CmK ≥ 1,67.

Atornillador + unidad de control TPU-A3 (funcionalidad del sistema)

• 8 programas para el proceso de atornillado
• 1 secuencia programable hasta 8 pasos
• Reconocimiento automático de la herramienta y configuración inmediata

VISUALIZACIÓN: estado OK/NOK

• valor de par en Nm
• valor de ángulo
• tiempo de atornillado
• Muestra la secuencia de tornillos atornillados con LEDs
• CUENTA DE TORNILLOS (Poka Yoke)
• Velocidad de herramienta ajustable
• LED frontal regulable
• Desatornillado activable/desactivable, velocidad programable
• Soft start: tiempo de aceleración ajustable
• Detección de anomalías vía control del tiempo de atornillado
• Memoria hasta 99 atornillados (estadísticas)
• Interfaz con PLC y gestión remota posible
• SMART THREAD para tornillos autorroscantes/autotaladrantes/autotaladrantes
• SMART SPEED: estrategia en dos fases para mejorar precisión
• Funciones parametrizables y E/S 8+8 programables
• Programación Smart Pro para gestión fin de ciclo/anomalías
• Control ángulo Min/Max – sistema Poka Yoke
• Muestra ÁNGULO, TIEMPO y PAR al final del ciclo

Funciones especiales

• PRE-AUTODESATORNILLADO: ajustar ángulo de desatornillado y pausa entre desatornillado y siguiente atornillado (útil en conectores)
• POST-AUTODESATORNILLADO: ángulo y pausa ajustables antes de la rotación izquierda tras atornillado
• ATORNILLADO POR TIEMPO: atornillar por altura/tiempo sin definir par

Par prevalente y monitorización

• PAR PREVALENTE: monitoriza el par medio durante el ángulo de roscado con umbrales configurables; el par objetivo se compensa con el par medio detectado para compensar pérdidas por fricción
• MONITORIZACIÓN DEL PAR MEDIO (ROLLING): función de test para visualizar y verificar el par medio mediante estrategia por ángulo

Estrategias de atornillado

• Control de par
• Control de par con monitorización de ángulo
• Control de par con monitorización de tiempo
• Control de par con tiempo y ángulo
• Control de ángulo con monitorización de par
• Control por tiempo con monitorización de par (stop-by-time)
• Control de par prevalente
• Monitorización del par medio (rolling)

Características

• Arranque: palanca (presión activación 9 N)
• Predisposición frontal para cabezal de aspiración de tornillo
• Luz frontal LED
• Cable de conexión incluido (3 m)
• Cambio rápido (HEX hembra 1/4")
• Certificado ESD
• Certificado de rendimiento de par (válido 1 año)
• Garantía extendida: 2 años o 1 000 000 ciclos

Ergonomía y uso
Arranque con esfuerzo reducido: presión de palanca 9 N. Botón reversible para programación multifunción con LEDs. Empuñadura recta ergonómica para diestros y zurdos, adecuada para manos pequeñas y con recubrimiento antideslizante.

Aplicaciones
Indicado para sectores industriales que requieren control y trazabilidad del atornillado, reduciendo inspecciones posteriores y optimizando tiempos y costes.

Datos técnicos

• Modelos: 5 tipos
• Rango de par: 0.3–6.5 Nm
• Velocidad en vacío: 35–2000 rpm
• Conexión accesorio: HEXÁGONO HEMBRA 1/4"
• Empuñadura: recta
• Longitud de cable: 3 m
• Unidad compatible: TPU-A3
• Dimensiones: Ø 39 x L 257 mm
• Peso: 0.81 kg
• Alimentación: 100–240 Vac; electrónica 32 Vdc
