Descripción general
El equipo de izado de pala individual es un sistema auxiliar de elevación y acoplamiento para palas de aerogenerador, apto para uso onshore y offshore y para longitudes de pala desde estándar hasta ultra-largas. Proporciona manipulación segura, estable y flexible para mejorar la productividad en obra y reducir tiempos de instalación.

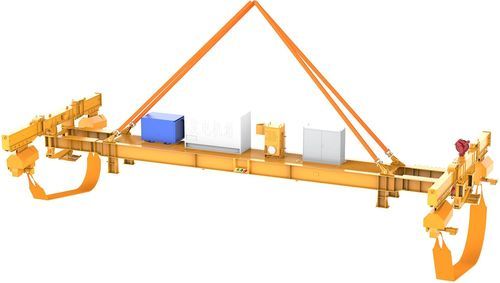

Tipo horizontal con cinta de izado — Características clave

• Alta versatilidad: amplía la aplicabilidad cambiando el tipo de cinta y los orificios de fijación.
• Diseño ligero con componentes optimizados para transporte y manipulación.
• Despliegue rápido: brazo de viga plegable permite transporte integrado y minimiza el montaje en obra.
• Control inalámbrico redundante dual con modos mantenido y de dos botones para operación segura.
• Topes y monitores de presión permiten parada automática para evitar daños a la pala.
• Diseño en serie y modular acorta los plazos de entrega y simplifica pedidos complejos.

Tipo horizontal con cinta de izado — Componentes y funciones
Estructura de acero
Armazón de placas de acero de alta resistencia como elemento portante principal; los vanos modulares permiten adaptarse a distintos perfiles de pala para un acoplamiento preciso y un control de actitud estable.

Conjunto de polipastos
Control coordinado multi-polipasto que permite elevaciones suaves y ajuste fino de la orientación para un alineamiento preciso en los puntos de conexión.

Sistema de potencia
Unidad de alimentación independiente integrada que permite operación autónoma sin suministro externo; proporciona potencia estable para sistemas electrónicos e hidráulicos.

Sistema de liberación
Admite liberación automática y desbloqueo manual forzado en caso de pérdida de energía; retroalimentación de posición y protección por límite evitan atascos; diseño de enclavamiento evita el deslizamiento simultáneo de las cintas en ambos extremos.

Mecanismo de sujeción
Accionamiento hidráulico con parada por detección automática de presión; articulación esférica multidireccional que se ajusta a la curvatura de la pala; almohadillas de caucho resistentes al desgaste protegen la superficie garantizando agarre seguro.

Sistema de control eléctrico
Control basado en PLC con mando inalámbrico; sensores de carga, presión y posición ofrecen monitorización en tiempo real y control automatizado preciso durante el izado.

Cintas y grilletes
Cintas planas de alta resistencia que protegen la superficie de la pala; grilletes forjados de aleación aseguran capacidad de carga fiable.


Tipo horizontal con abrazadera C — Características clave

• Adaptable a múltiples modelos de pala cambiando las abrazaderas.
• Diseñado para condiciones offshore severas con alta clase de corrosión y elevados grados de protección IP.
• Capaz de operar con vientos de hasta 22 m/s, ampliando la ventana operativa.
• Control inalámbrico redundante dual con modos mantenido y de dos botones.
• Topes y monitores de presión permiten paro automático para evitar daños a la pala.
• Diseño en serie y modular para reducir plazos de entrega.
• Diseño integrado de instalación/retirada que permite usar el mismo equipo para montaje y desmantelamiento de una pala.
• Sistema de tagline inteligente con ajuste automático de tensión para asegurar un izado estable y seguro.

Tipo horizontal con abrazadera C — Componentes y funciones
Estructura de acero
Fabricada con placas de acero aleado de alta resistencia y soldadura de precisión para garantizar estabilidad y capacidad portante con vanos ajustables.

Mecanismo de sujeción
Agarre flexible con bloqueo rígido: almohadillas antideslizantes y resistentes al desgaste que se adaptan a la superficie de la pala; accionamiento hidráulico con presión ajustable para suprimir balanceos o torsiones durante el levantamiento.

Sistema de tagline
Ajuste de actitud en tiempo real con control automático de tensión; freno auto-bloqueante contrarresta la oscilación y torsión inducidas por el viento en altura.

Sistema de giro / cabeceo
Permite la rotación precisa del ángulo de la pala para un alineamiento rápido con el buje, mejorando la eficiencia de montaje y acortando el ciclo de izado.

Sistema de potencia
Unidad de potencia independiente integrada con arranque de emergencia, protección contra sobrecargas y alarmas de bajo nivel de aceite para operación autónoma y segura.

Sistema de control eléctrico
Control PLC con mando inalámbrico; los sensores permiten el control automatizado de ajuste de ángulo, sujeción y liberación.

Sistema hidráulico
Diseño hidráulico integrado con componentes de alta fiabilidad, excelente estanqueidad, riesgo mínimo de fugas, control preciso de la presión de sujeción y la velocidad de cabeceo; incluye protección contra sobrecarga y sobrepresión.

Especificaciones — Tipo horizontal con cinta de izado
Carga nominal: 40 t – 120 t
Peso de la herramienta: 12 t - 38 t
Material principal: Q355E / Q460E
Dimensiones (L × A × H): 11500 × 7100 × 2300 mm
Resistencia a la corrosión: C4 / C5
Temperatura de funcionamiento: -30 ℃ a 50 ℃
Velocidad máxima de viento en operación: 18 m/s
Espacio de agarre de la pala: ajustable 11 m - 20 m

Especificaciones — Tipo horizontal con abrazadera C
Carga nominal: 65 t - 120 t
Peso de la herramienta: 65 t - 110 t
Material principal: Q355E / Q460E / Q690E
Dimensiones (L × A × H): 24000 × 11500 × 15000 mm
Resistencia a la corrosión: C4 / C5
Temperatura de funcionamiento: -30 ℃ a 50 ℃
Velocidad máxima de viento en operación: 22 m/s
Espacio de agarre de la pala: ajustable 9 m - 18 m

Características técnicas

• Tipo de producto: Herramienta de izado y acoplamiento para pala de aerogenerador (pala individual).
• Configuraciones: Horizontal con cinta de izado; Horizontal con abrazadera C.
• Rangos de carga nominal: Cinta: 40 t – 120 t; Abrazadera C: 65 t – 120 t.
• Rangos de peso de la herramienta: Cinta: 12 t - 38 t; Abrazadera C: 65 t - 110 t.
• Materiales principales: Q355E, Q460E, opcional Q690E (abrazadera C).
• Dimensiones: Cinta 11500 × 7100 × 2300 mm; Abrazadera C 24000 × 11500 × 15000 mm.
• Clase de corrosión: C4 / C5 adecuada para aplicaciones offshore.
• Temperatura de funcionamiento: -30 ℃ a 50 ℃.
• Velocidad máxima del viento: Hasta 18 m/s (cinta); hasta 22 m/s (abrazadera C).
• Espacio de agarre de la pala: Cinta 11 m - 20 m; Abrazadera C 9 m - 18 m.
• Sistemas clave: estructura de acero, conjunto de polipastos, sistema de potencia, sistema de liberación, mecanismo de sujeción, control PLC inalámbrico, sistema hidráulico, sistemas de tagline y cabeceo, cintas y grilletes.
