Actuador eléctrico IHM-15

rotativoAC230 V

Descripción general

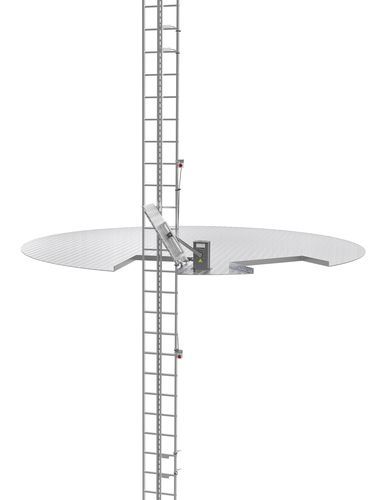

El abridor automático de escotillas automatiza la apertura y el cierre de las escotillas de la plataforma cuando pasan los sistemas de acceso, permitiendo el control manos libres de las escotillas para el acceso de personal en plataformas industriales y góndolas de aerogeneradores.

Beneficios clave

• Control inteligente: apertura/cierre automático activado por reconocimiento de distancia y sensores.
• Retención positiva: sistema de retención integrado que evita que la escotilla vuelva a cerrarse bruscamente.
• Calibración cero automática: listo para su uso sin ajustes manuales tediosos.
• Diseño compacto: no interfiere con las zonas de trabajo en la plataforma.
• Larga vida útil: vida prevista superior a 25 años según materiales y construcción.
• Compatibilidad multi-escenario: compatible con escalada manual, Climb Assist y Climb Auto System; se adapta a la mayoría de plataformas de aerogeneradores y controla cubiertas hasta 15 kg con transmisión de tercera generación y alto par.
• Instalación sencilla: conexión de un solo cable y ocho pernos; una persona puede instalar en aprox. 45 minutos (plug-and-play, retrofit mínimo).
• Protecciones múltiples y diseño sin mantenimiento para operación prolongada.

Detalles del producto — Componentes y funcionamiento

• Placa guía: guía de rueda fijada a las escotillas para garantizar la trayectoria correcta.
• Biela de conexión: transmite el movimiento desde la unidad de accionamiento para abrir y cerrar las escotillas mediante el dispositivo guía.
• Escotillas de plataforma: montadas en el borde de la falda de la plataforma con bisagras para evitar caídas de personas y objetos; se puede usar la escotilla existente o fabricarla según la situación real.
• Botón en la plataforma (opción manual): botón en la parte superior para activar apertura/cierre manual durante el acceso del personal.
• Botón bajo la plataforma (opción manual): botón en la parte inferior para activar apertura/cierre manual durante el acceso del personal.
• Unidad de accionamiento: montada en el lado de la bisagra de la escotilla; fuente de potencia principal del abridor automático.
• Sensor superior: instalado en la parte superior de la plataforma para uso con Climb Auto System; provoca la apertura/cierre automático cuando se detecta CAS.
• Sensor inferior: instalado debajo de la plataforma para la operación desencadenada por CAS.

Modelos

• IHM-15 — modelo de apertura lateral
• IHA-15 — modelo de apertura trasera

Instalación y compatibilidad
Instalación plug-and-play sin modificaciones estructurales ni cambios en las especificaciones del dispositivo de protección de la línea. Conexión por un solo cable y ocho pernos; instalación típica por una sola persona en ~45 minutos. Compatible con escalada manual, Climb Assist, Climb Auto System y escenarios similares.

Notas adicionales
El equipo dispone de resistencia a temperaturas y tratamiento anticorrosión para una vida útil prolongada en condiciones ambientales diversas.

Especificaciones

• Modelo: IHM-15
• Dimensiones: 174 mm × 131 mm × 314 mm
• Alimentación: Monofásica AC 200–240 V
• Potencia: 60 W
• Grado de protección: IP44 (grado superior opcional)
• Grado anticorrosión: C4
• Temperatura de funcionamiento: -40℃ – +60℃
• Certificaciones: CE, EMC, ETL, UL
• Peso máximo de cubierta controlable: hasta 15 kg
