Virador de soldadura autoalineante

Resumen

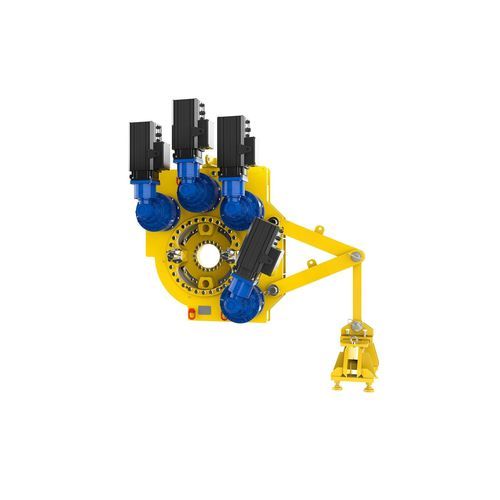

La herramienta de giro del buje es un sistema auxiliar especializado para la instalación y el mantenimiento de aerogeneradores, diseñado para generadores de doble alimentación y de accionamiento semi-directo. Accionada por un motor mediante un reductor, rota el buje para posicionar las palas en ángulos precisos necesarios para montaje, inspección y mantenimiento. El sistema integra bloqueo mecánico, función de seguimiento de palas, protecciones de seguridad completas y alta resistencia a la corrosión.

Características funcionales clave

• Funcionamiento sincronizado multi-motor con control lógico inteligente para una distribución uniforme del par entre las unidades de accionamiento.
• Sistema de control servo en bucle cerrado basado en PLC que proporciona posicionamiento de alta precisión del ángulo de giro.
• Bloqueos mecánicos dobles con dispositivos de monitorización para evitar errores de operación y maximizar la fiabilidad.
• Función de "seguimiento de palas": permite detener y reanudar las operaciones de forma segura sin desmontaje en condiciones especiales.
• Redundancia de accionamiento: las unidades restantes pueden completar la operación de giro en caso de fallo de una única unidad.
• Múltiples modos de operación seleccionables con enclavamientos de seguridad para una manipulación segura.
• Protecciones integradas contra rayos, cortocircuitos, sobrecorriente y sobretensión.

Componentes principales y funciones

• Motor servo: Control en lazo cerrado para un ajuste preciso de velocidad y par, asegurando una rotación suave y controlada.
• Reductor: Estructura de engranajes planetarios con alta capacidad de carga que convierte la entrada de alta velocidad del motor en salida de baja velocidad y alto par necesaria para el giro.
• Carcasa: Estructura mecánica optimizada que proporciona soporte robusto y protección fiable para la transmisión interna.
• Conjunto de disco adaptador: Interfaz universal con alta precisión de rugosidad de cara y coaxialidad para eliminar cargas y vibraciones adicionales por desviaciones de instalación.
• Brazo de reacción: Transfiere las fuerzas reactivas al bastidor principal compensando automáticamente las desviaciones angulares de instalación para evitar tensiones y daños al equipo.
• Armario de control eléctrico: Diseño modular para facilitar el mantenimiento y la expansión funcional, equipado con protecciones multicapa para garantizar operaciones de giro seguras y fiables.

Especificaciones técnicas

• Aerogenerador aplicable: Doble alimentación (también apto para modelos de accionamiento semi-directo)
• Par de accionamiento nominal: 75 kNm - 150 kNm
• Tipo de accionamiento: Motor
• Cantidad de unidades de accionamiento: 4
• Potencia del motor: 7,9 kW
• Peso de la herramienta: 2780 kg
• Dimensiones (L × A × H): 1370 mm × 890 mm × 1865 mm
• Temperatura de funcionamiento: -25 °C - +50 °C
• Grado de protección: IP55
• Resistencia a la corrosión: C5-M
• Altitud de funcionamiento: ≤ 3000 m
