Ascensor motorizado WM07L series

eléctricocon plataforma

Resumen

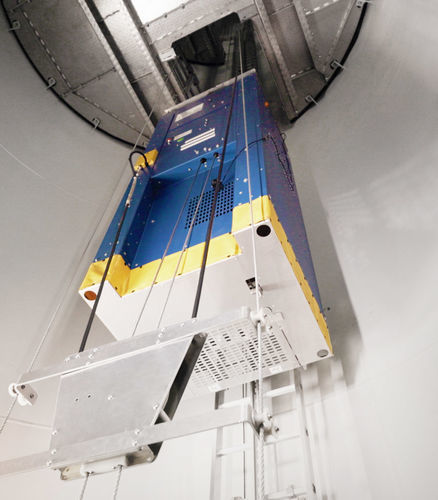

El montacarga de servicio guiado por escalera se conecta a la escalera mediante brazos de soporte superiores e inferiores con ruedas de guía, garantizando un desplazamiento vertical guiado y reduciendo desviaciones durante la operación. Diseñado para instalaciones en altura, soporta cargas elevadas e integra múltiples sistemas de seguridad para aplicaciones en torres altas.

Doce niveles de seguridad

• Funciones de aviso inteligente para notificaciones de estado en obra.
• Sistemas de elevación y seguridad totalmente independientes para redundancia.
• Dispositivo de topes con detección omnidireccional para protección de límite completo.
• Protección mecánica contra sobrecarga para evitar elevaciones por encima de la capacidad.
• Polipasto de tracción probado a 60.000 ciclos de fatiga para durabilidad.
• Protección contra velocidad excesiva para detener descensos no controlados.
• Estructura portante de alta resistencia para soportar las cargas aplicadas.
• Mecanismo de descenso manual para el descenso de emergencia controlado.
• Puertas de respaldo de emergencia con interruptores de enclavamiento en la parte superior e inferior.
• Encadenamiento mecánico para protección contra caídas.
• Cierre electromagnético de puertas que permite desbloqueo de emergencia controlado.
• Indicador de nivel de plataforma para localizar la posición de estacionamiento/aterrizaje.

Detalles del producto (componentes y funciones)

• Panel de detección superior: Montado en la parte superior de la cabina; la compresión al contactar activa un sensor que detiene inmediatamente el montacargas para prevenir impactos.
• SafeLock: Detector de velocidad excesiva que se activa automáticamente si el descenso supera la velocidad preajustada, deteniendo el montacargas.
• Polipasto de elevación: Polipasto diseñado con precisión que ofrece operación suave y soporte para grandes alturas de elevación.
• Caja de control: Unidad de control central que alberga cuadros de maniobra de baja tensión y equipos de control, señalización, protección y regulación.
• Escalera de aluminio: Sirve como dispositivo de acceso para el personal y como riel de guiado para el montacargas.
• Brazo de soporte superior: Conjunto de brazo de soporte con rueda de guía que recorre la viga vertical de la escalera para asegurar el guiado.
• Brazo de soporte inferior: Brazo de soporte espejo en la sección inferior que mantiene la alineación y la estabilidad.
• Panel de detección inferior: Ubicado bajo la cabina; se comprime al contacto y activa la parada inmediata para prevenir impactos.

Características clave

• Sistemas independientes de elevación y seguridad.
• Dispositivo de topes con detección omnidireccional y dispositivos de límite de seguridad para protección integral.
• Sistema de protección contra caídas para la seguridad del personal y el equipo.
• Sistema de control de información inteligente opcional para monitorización.
• Protección mecánica contra sobrecarga.
• Tecnología de accionamiento avanzada para un rendimiento de elevación fiable.
• Estructura portante de alta resistencia.
• Descenso manual para un descenso controlado.
• Puertas de seguridad de emergencia instaladas en la parte superior e inferior de la cabina.
• Encadenamiento mecánico (estándar).
• Encadenamiento mecánico (configuración opcional).
• Cierre electromagnético de puertas (opcional).

Especificaciones

• Modelo: WM07L225
  WM07L335
  WM07L445
• Carga nominal: 250 kg (WM07L225)
  350 kg (WM07L335)
  450 kg (WM07L445)
• Capacidad: 2 personas (WM07L225)
  3 personas (WM07L335)
  4 personas (WM07L445)
• Velocidad: 18 m/min, 21 m/min (todos los modelos)
• Dimensiones (L×W×H): 860 × 800 × 2750 mm (WM07L225)
  950 × 860 × 2750 mm (WM07L335)
  1200 × 860 × 2750 mm (WM07L445)
• Tensión nominal: 400 V / 690 V, 50 Hz / 60 Hz, 3P+PE (todos los modelos)
• Temperatura de funcionamiento: -30℃ a 60℃ (modelo personalizable para bajas temperaturas disponible)
• Temperatura ambiente: -60℃ a 75℃
