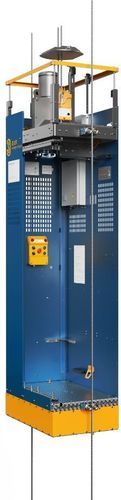

Montecarga motorizado WM08R series

eléctricopara el sector de la construcciónpara obra

Visión general
El ascensor de servicio guiado por cable utiliza los cables guía laterales como vía y se desplaza a lo largo del cable de trabajo mediante un polipasto de tracción. Diseñado para torres con diámetro superior reducido y poco espacio en la parte superior, proporciona transporte vertical de personal y herramientas en tareas de inspección, mantenimiento y construcción.

Doce niveles de seguridad

• Función única de aviso de información inteligente – facilita la operación y el diagnóstico.
• Sistemas de elevación y seguridad totalmente independientes – protección redundante para personal y equipo.
• Dispositivo de límite con detección omnidireccional – detección de obstáculos en todo el rango.
• Protección mecánica contra sobrecargas – evita cargas excesivas.
• Prueba de fatiga de 60 000 ciclos para el polipasto de tracción – durabilidad validada.
• Protección contra exceso de velocidad – intervención automática en caso de pérdida de velocidad.
• Estructura portante de alta resistencia – diseñada para cargas de servicio prolongadas.
• Descenso manual – descenso controlado en caso de fallo de alimentación.
• Puerta de respaldo con interruptores de enclavamiento – control de acceso en emergencias.
• Enclavamiento mecánico – protección adicional contra caídas.
• Cerradura electromagnética de puertas – desbloqueo de emergencia y cierre seguro.
• Indicador de plataforma – retroalimentación visual de la posición de estacionamiento.

Detalles del producto - Componentes clave

• Polipasto de tracción: Acciona el ascenso y descenso por fricción entre el reductor y el cable para un movimiento vertical suave.
• Panel sensor superior: Se comprime al contactar con un obstáculo y activa la parada inmediata.
• SafeLock: Dispositivo de emergencia que bloquea y detiene el ascensor en caso de pérdida de velocidad.
• Punto de anclaje: Puntos de anclaje certificados para protección contra caídas, para usar con arnés integral; cada punto está calibrado para un operario.
• Armario de control: Sistema de control integrado situado dentro de la cabina para la gestión operativa.
• Caja de operación: Interfaz de operación, adecuada para uso dentro o fuera de la cabina.
• Cable guía: Guía vertical principal que permite un desplazamiento estable a lo largo de la torre.
• Panel sensor inferior: Detecta obstáculos en la base de la cabina y ordena la detención inmediata.

Características clave

• Sistemas independientes de elevación y seguridad
• Dispositivo de límite con detección omnidireccional e interruptores de límite de seguridad para protección completa
• Sistema de protección contra caídas para garantizar la seguridad del personal y los equipos
• Sistema de control de información inteligente opcional para estado y diagnóstico
• Protección mecánica contra sobrecargas
• Tecnología avanzada de tracción para operación estable
• Estructura portante de alta resistencia
• Descenso manual para descenso de emergencia controlado
• Puertas de seguridad de respaldo instaladas en la parte superior e inferior de la cabina
• Indicador de plataforma opcional
• Enclavamiento mecánico opcional
• Cerradura electromagnética de puerta opcional

Especificaciones (tabla)
Modelo: WM08R224 | WM08R230
Carga nominal: 240 kg | 300 kg
Capacidad: 2 personas | 2 personas
Velocidad: 18 m/min, 21 m/min | 18 m/min, 21 m/min
Dimensiones (LxAnxAl): 960 x 600 x 2980 mm | 960 x 600 x 2980 mm
Tensión nominal: 400 V/690 V, 50 Hz/60 Hz, 3P+PE | 400 V/690 V, 50 Hz/60 Hz, 3P+PE
Temperatura de funcionamiento: -30℃ a 60℃ (versión de baja temperatura personalizable disponible) | -30℃ a 60℃ (versión de baja temperatura personalizable disponible)
Temperatura ambiente: -60℃ a 75℃ | -60℃ a 75℃

Especificaciones técnicas

• Modelo: WM08R224; WM08R230
• Carga nominal: WM08R224 = 240 kg; WM08R230 = 300 kg
• Capacidad: 2 personas (ambos modelos)
• Velocidad: 18 m/min o 21 m/min (ambos modelos)
• Dimensiones (LxAnxAl): 960 x 600 x 2980 mm (ambos modelos)
• Tensión nominal: 400 V / 690 V, 50 Hz / 60 Hz, 3P+PE
• Temperatura de funcionamiento: -30℃ a 60℃ (modelo de baja temperatura personalizable)
• Rango de temperatura ambiente: -60℃ a 75℃
• Funciones de seguridad: dispositivo de límite con detección omnidireccional, protección mecánica contra sobrecargas, protección contra exceso de velocidad, SafeLock, enclavamiento mecánico (opcional), cerradura electromagnética de puerta (opcional), puertas de respaldo de emergencia, puntos de anclaje para protección contra caídas
• Control y operación: Armario de control dentro de la cabina; caja de operación usable dentro y fuera de la cabina; sistema inteligente y indicador de plataforma opcionales
