Soporte de piezas para procesar PTNS1 series

para línea de producciónde acerode muelle

Descripción del producto

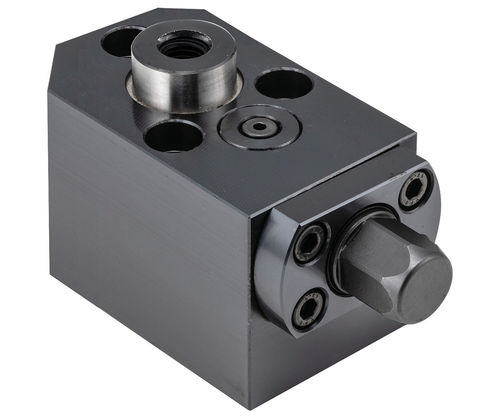

Este soporte de trabajo con muelle evita el vibrado y la desviación de la pieza durante mecanizados de gran carga. El pistón baja cuando se carga la pieza y se bloquea girando la cabeza hexagonal. El eje de bloqueo de cabeza hexagonal puede accionarse manualmente o con una llave de impacto, lo que permite su uso con llaves para tuercas en líneas de producción automatizadas. Cuerpo: acero 1050 con acabado óxido negro. Cabeza hexagonal y eje de bloqueo: acero 4135, templado y revenido, acabado óxido negro.

Opciones / variantes

• PTNS1-12 — H: 57 mm; Rosca: M12×1.75; D: 26 mm; L: 90 mm; W: 62 mm; L3: 35 mm; H3: 12 mm; Par máximo admisible: 29,5 ft/lbs; Capacidad de soporte: 1124 lbs; Fuerza del resorte del pistón: 3,4–6,7 lbs
• PTNS1-16 — H: 72 mm; Rosca: M16×2.00; D: 33 mm; L: 115 mm; W: 75 mm; L3: 45 mm; H3: 16 mm; Par máximo admisible: 59,0 ft/lbs; Capacidad de soporte: 2248 lbs; Fuerza del resorte del pistón: 3,4–6,7 lbs

Medios y documentación

• Instrucciones - Mantenimiento (PDF)
• Especificaciones (PDF)
• Vídeo del producto - PTNS1 (vídeo)

Especificaciones técnicas

• Modelo / Denominación: PTNS1
• Tipo de producto: Soporte de trabajo con muelle y bloqueo por cabeza hexagonal; compatible con atornillador para tuercas
• Material del cuerpo: acero 1050, acabado óxido negro
• Material cabeza hexagonal y eje de bloqueo: acero 4135, templado y revenido, acabado óxido negro
• Uso previsto: Evita el vibrado y la desviación de la pieza; adecuado para mecanizados pesados y líneas automatizadas
• Método de bloqueo: La cabeza hexagonal fija la posición del pistón; accionable manualmente o con llave de impacto/atornillador para tuercas
• Variantes disponibles: PTNS1-12, PTNS1-16
