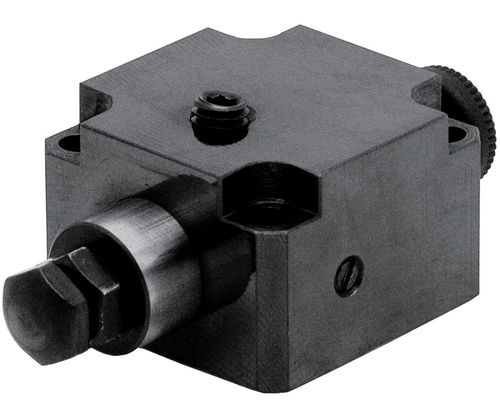

Soporte para piezas BJ351-A

de acero al carbonode material plásticohorizontal

Descripción del producto
Este soporte de pieza horizontal está diseñado para evitar el chatter y la deformación de la pieza durante el mecanizado. Empuje o tire del pomo para retraer el pistón al cargar la pieza, ajuste el husillo a la posición de contacto requerida y bloquee con el tornillo de accionamiento esférico. Cuerpo y husillo ajustable en acero 1045 con acabado óxido negro; pomo en poliamida.

Características clave

• Evita el chatter y la deflexión de la pieza
• Pistón retráctil con husillo ajustable para facilitar la carga (pomo empujar/tirar)
• Contacto bloqueable mediante tornillo esférico
• Cuerpo y husillo ajustable: acero 1045 acabado óxido negro
• Pomo: poliamida

Opciones de pieza

• BJ351-06001A (SKU 142662): Rosca M6x1.00, Carrera S = 6 mm, Capacidad de soporte = 340 lbs, Par recomendado = 2.6 ft/lbs
• BJ351-08001A (SKU 142663): Rosca M8x1.25, Carrera S = 10 mm, Capacidad de soporte = 560 lbs, Par recomendado = 5.9 ft/lbs
• BJ351-12001A (SKU 142664): Rosca M12x1.75, Carrera S = 20 mm, Capacidad de soporte = 1120 lbs, Par recomendado = 16.2 ft/lbs

Medios
Hay disponible un vídeo del producto y un PDF de especificaciones para este producto (ver sección de medios).

Especificaciones técnicas

• Modelo / denominación: BJ351-A
• Tipo: Soporte de pieza horizontal, accionado por resorte
• Material del cuerpo: acero 1045 con acabado óxido negro
• Material del husillo ajustable: acero 1045 con acabado óxido negro
• Material del pomo: poliamida
• Funcionamiento: empuje o tire del pomo para retraer el pistón; ajuste el husillo y bloquee con el tornillo esférico
• Opciones de rosca/tamaño disponibles: M6, M8, M12 (ver Opciones de pieza)
• Capacidades de soporte por SKU: 340 lbs (BJ351-06001A), 560 lbs (BJ351-08001A), 1120 lbs (BJ351-12001A)
• Par de apriete recomendado por SKU (ft/lbs): 2.6 (M6), 5.9 (M8), 16.2 (M12)
