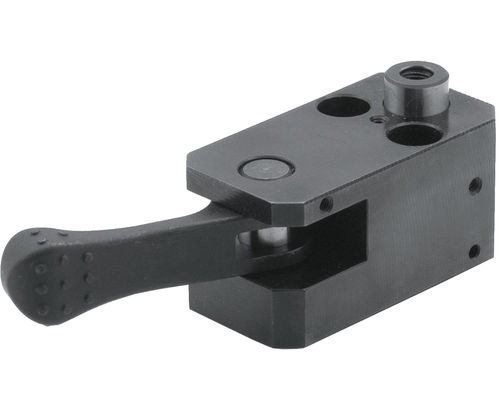

Soporte para piezas BJ352 series

de piezas para procesarde acerode acero al carbono

Resumen
El soporte de trabajo con resorte BJ352 se comprime con la pieza y se bloquea mediante una maneta de leva. La dirección de bloqueo es reversible (horario ↔ antihorario) retirando el pasador de retención. Un muelle de disco integrado evita el aflojamiento. Cuerpo: acero 1045 con acabado óxido negro. Pistón: acero SK95, templado y revenido, acabado óxido negro. Maneta de leva: acero 4140, templado y revenido, acabado óxido negro.

Variantes del producto

• BJ352-05001 (SKU: BJ352-05001) — Roscas: M4 / M5×0.80 (Profundidad 8). Carrera: 5 mm. Carga admisible: 18 lbs. Capacidad de soporte: 110 lbs.
• BJ352-06001 (SKU: BJ352-06001) — Roscas: M5 / M6×1.00 (Profundidad 10). Carrera: 6 mm. Carga admisible: 22 lbs. Capacidad de soporte: 160 lbs.
• BJ352-08001 (SKU: BJ352-08001) — Roscas: M6 / M8×1.25 (Profundidad 15). Carrera: 8 mm. Carga admisible: 34 lbs. Capacidad de soporte: 200 lbs.
• BJ352-10001 (SKU: BJ352-10001) — Roscas: M8 / M10×1.50 (Profundidad 15). Carrera: 10 mm. Carga admisible: 45 lbs. Capacidad de soporte: 270 lbs.

Medios
Vídeo del producto disponible para este modelo. PDF de especificaciones disponible para este modelo.

Características / Especificaciones técnicas

• Método de bloqueo: maneta de leva que bloquea el cilindro de resorte comprimido por la pieza.
• Dirección de bloqueo: reversible; se puede cambiar retirando el pasador de retención.
• Anti-aflojamiento: muelle de disco integrado que evita la liberación accidental.
• Material y acabado del cuerpo: acero 1045 con acabado óxido negro.
• Material y tratamiento del pistón: acero SK95, templado y revenido, acabado óxido negro.
• Material y tratamiento de la maneta de leva: acero 4140, templado y revenido, acabado óxido negro.
• Variantes disponibles con tamaños de rosca, carrera y capacidades indicadas arriba.
• Se proporcionan múltiples variantes dimensionales — consulte la documentación técnica para dimensiones completas (D, L, L1, L2, L3, W, W1, W2, H, H1, H2, R, Carrera).
