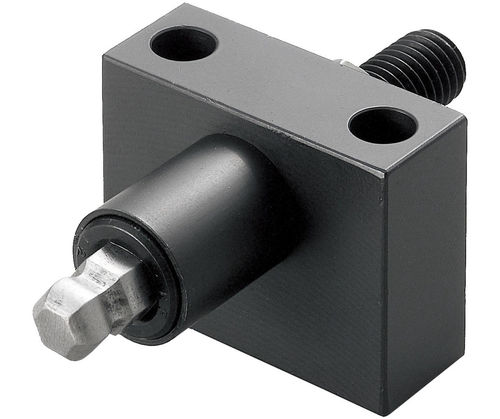

Soporte de componentes BJ650 series

de acero al carbono

Descripción del producto
Utilice esta unidad de control remoto para accionar a distancia los soportes de trabajo BJ350 y BJ351. Fabricada en acero 1045 con acabado de óxido negro, la BJ650 se suministra en varias variantes de rosca/tamaño para ajustarse a distintas dimensiones y carreras. Solicite el SKU que corresponda con la rosca y carrera requeridas para su soporte BJ350 o BJ351.

Medios

• Especificaciones (PDF)
• Operación remota (foto)
• Vídeo del producto

Opciones de piezas (tabla)
Detalle | ID | SKU | Número de pieza | Rosca T | D | D1 | L | L1 | L2 | W | W1 | W2 | H | H1 | Carrera S | Uso con soporte de trabajo | PN
142679 | BJ650-06001 | BJ650-06001 | M6×1.00 -35L | 12 | 5.5 | 48 | 30 | 12 | 32 | 5 | 20 | 22 | 16 | 4 | BJ350-06001
142680 | BJ650-06002 | BJ650-06002 | M6×1.00 -35L | 12 | 5.5 | 48 | 30 | 12 | 32 | 5 | 20 | 26 | 20 | 4 | BJ351-06001
142681 | BJ650-08001 | BJ650-08001 | M8×1.25 -40L | 12 | 5.5 | 57 | 34 | 12 | 32 | 6 | 20 | 27 | 19.2 | 4 | BJ350-08001
142682 | BJ650-08002 | BJ650-08002 | M8×1.25 -40L | 12 | 5.5 | 57 | 34 | 12 | 32 | 6 | 20 | 33 | 25.2 | 4 | BJ351-08001
142683 | BJ650-10001 | BJ650-10001 | M10×1.50 -55L | 16 | 9.0 | 76 | 45 | 16 | 44 | 8 | 30 | 32 | 22.2 | 5 | BJ350-10001
142684 | BJ650-10002 | BJ650-10002 | M10×1.50 -55L | 16 | 9.0 | 76 | 45 | 16 | 44 | 8 | 30 | 40 | 30.7 | 5 | BJ351-10001
142685 | BJ650-12001 | BJ650-12001 | M12×1.75 -60L | 16 | 9.0 | 86 | 50 | 16 | 44 | 10 | 30 | 36 | 25.2 | 5 | BJ350-12001
142686 | BJ650-12002 | BJ650-12002 | M12×1.75 -60L | 16 | 9.0 | 86 | 50 | 16 | 44 | 10 | 30 | 49 | 38.2 | 5 | BJ351-12001
142687 | BJ650-16002 | BJ650-16002 | M12×1.75 -60L | 16 | 9.0 | 86 | 50 | 16 | 44 | 10 | 30 | 54 | 43.7 | 5 | BJ351-16001

Características / Especificaciones técnicas

• Modelo: BJ650
• Aplicación: Unidad de control remoto para los soportes de trabajo BJ350 y BJ351
• Material: Acero 1045
• Acabado: Óxido negro
• Opciones de rosca/tamaño y datos dimensionales incluidos en la tabla anterior (variantes M6, M8, M10, M12 con diferentes longitudes y carreras)
• Compatible con: Soportes de trabajo con muelle BJ350 y BJ351
