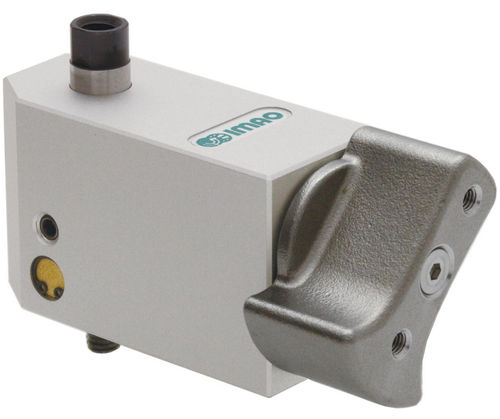

Soporte para piezas BJ371

de aluminiode acero inoxidablede acero

Descripción general
Este soporte de trabajo de precisión con muelle proporciona una capacidad de apoyo estable y mantiene la exactitud de la altura de la pieza. La unidad incorpora un bloqueo de precisión con operación de un solo toque y puede accionarse manualmente o mediante control remoto. Gire la perilla 45° a la izquierda o a la derecha para cambiar entre las posiciones de desbloqueo y bloqueo.

Materiales
Cuerpo: aluminio 5052A anodizado.
Pistón: acero SK95, templado y revenido, acabado óxido negro.
Perilla: acero inoxidable 303.

Operación y características
Bloqueo de precisión de un solo toque para bloqueo/desbloqueo rápido. Compatible con control remoto. Giro de perilla de 45° para accionar/desactivar el bloqueo. Diseñado para mantener una fuerza de apoyo constante y la precisión de la altura de la pieza durante el mecanizado.

Parte(s) disponible(s)
ID: 142678 | SKU: BJ371-05001 | Número de pieza: BJ371-05001 | T (Rosca): M3×0.50 Profundidad 6 | T1 (Rosca): M5×0.80 | T2 (Rosca): M5 | D (Diámetro superficie de contacto) mm: 8 | S (Carrera) mm: 3 | R (Radio mango) mm: 17.5 | R1 (Radio agarre del mango) mm: 15 | Capacidad de soporte (lbs): 90

Detalles de la pieza
Rosca mm: M3×0.50 Profundidad 6
Rosca mm: M5×0.80
Rosca mm: M5
Diámetro superficie de contacto mm: 8
Carrera mm: 3
Radio mango mm: 17.5
Radio agarre del mango mm: 15
Capacidad de soporte (lbs): 90

Características / especificaciones técnicas

• Modelo: BJ371
• Material principal (cuerpo): aluminio 5052A anodizado
• Material/acabado del pistón: acero SK95, templado y revenido, acabado óxido negro
• Material de la perilla: acero inoxidable 303
• Bloqueo de precisión de un solo toque; giro de 45° para bloquear/desbloquear
• Compatible con control remoto
• Diámetro superficie de contacto: 8 mm
• Carrera: 3 mm
• Radio mango: 17.5 mm
• Radio agarre del mango: 15 mm
• Capacidad de soporte: 90 lbs
• Ejemplo de pieza disponible: BJ371-05001 (SKU ID 142678)
