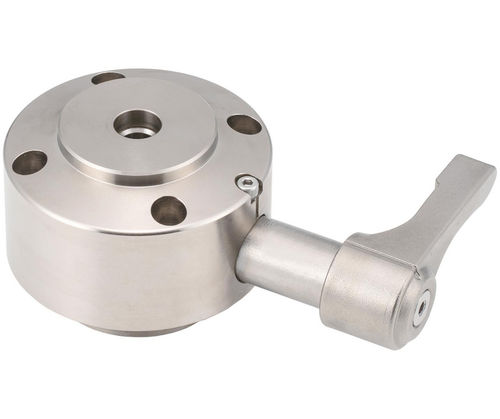

Brida de empuje no especificado QLPDW

Descripción del producto
Las abrazaderas de tracción Stablelock ofrecen un apriete rápido, repetible y seguro para operaciones de máquina. El sistema consta de una base de abrazadera utilizada con tornillos de sujeción: la abrazadera se monta debajo de la pieza y, al girar la empuñadura, la base tira del pasador hacia abajo para asegurar la pieza manteniendo la superficie a mecanizar accesible para la herramienta de corte. La fuerza de sujeción es constante y la empuñadura ofrece un 'click' táctil al final de carrera para evitar un apriete excesivo. Líneas indicadoras en la empuñadura y el cuerpo muestran claramente el estado bloqueado/desbloqueado.

Materiales
Cuerpo de la abrazadera: acero 1045. Leva y pistón: acero 4140. Mango eje: acero inoxidable 304.

Características clave

• Apretado rápido y seguro para operaciones repetitivas
• Se monta bajo la pieza para mantener accesible la superficie mecanizada
• La operación del mango tira el pasador hacia abajo para sujetar la pieza
• Fuerza de sujeción constante con tope táctil 'click' para evitar apriete excesivo
• Indicadores visuales para estado bloqueado/desbloqueado
• Disponible con tornillos de sujeción estándar o de localización
• Unidad de extensión opcional para operación remota y enlace de dos unidades

Tipos / Variantes de producto

• QLPDW (serie de abrazaderas de tracción Stablelock)
• QLPDW-M (variante con tornillos estándar o de localización)
• QLPDW-RC (unidad de extensión para operación remota / enlace de unidades)

Listado de piezas (ejemplo de fila)
SKU: QLPDW85-300 — Diámetro del reborde mm: 50 — Diámetro interior mm: 15 — Diámetro del cuerpo mm: 85 — Diámetro de la base mm: 58 — Hasta el centro del orificio superior longitud mm: 100 — Centro de longitud del cuerpo mm: 43.5 — Longitud total del mango mm: 57.5 — Longitud del orificio mm: 14 — Ancho entre planos mm: 4 — Altura del cuerpo y reborde mm: 50 — Altura de la base mm: 10 — Profundidad del orificio mm: 30 — Altura entre planos mm: 13 — Hasta el centro de la altura del mango mm: 16 — Fuerza de sujeción Lbs: 675

Incluido / artículos relacionados

• Tornillos de sujeción estándar (tornillos relacionados disponibles)
• Tornillos de sujeción de localización (opcional)
• Unidad de extensión (permite operación remota y enlace de dos abrazaderas)
• Imágenes CAD y dibujos técnicos disponibles para la pieza

Características / especificaciones técnicas

• Serie / Modelo: QLPDW
• Ejemplo de pieza: QLPDW85-300
• Diámetro del reborde: 50 mm
• Diámetro interior: 15 mm
• Diámetro del cuerpo: 85 mm
• Diámetro de la base: 58 mm
• Hasta el centro del orificio superior longitud: 100 mm
• Centro de la longitud del cuerpo: 43.5 mm
• Mango - longitud total: 57.5 mm
• Longitud del orificio: 14 mm
• Ancho entre planos: 4 mm
• Altura del cuerpo y reborde: 50 mm
• Altura de la base: 10 mm
• Profundidad del orificio: 30 mm
• Altura entre planos: 13 mm
• Hasta el centro de la altura del mango: 16 mm
• Fuerza de sujeción: 675 lbs
• Material del cuerpo: acero 1045
• Material leva & pistón: acero 4140
• Material eje de la empuñadura: acero inoxidable 304
