Brida de empuje mecánica PTPD1 series

hexagonalpara tuercas

Descripción

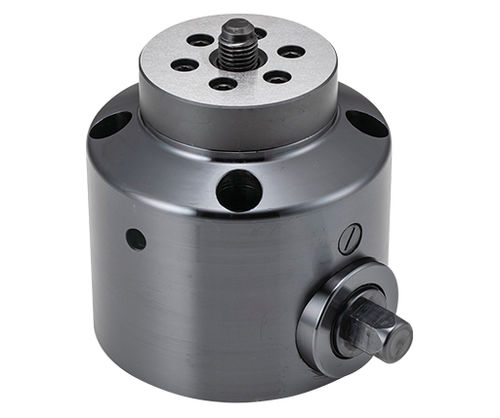

La abrazadera de tracción compatible con atornillador de tuercas PTPD1 ofrece sujeción rápida y repetible de la pieza para producción automatizada y mecanizado de precisión. Ideal para centros de mecanizado 5 ejes y centros de mecanizado horizontales, la abrazadera tira la pieza hacia un orificio roscado mediante un tornillo accionado por una cabeza hexagonal. La cabeza hexagonal permite operación manual o con llave de impacto/atornillador de tuercas para integración en líneas automatizadas.

Materiales
Cuerpo: acero 1045, acabado óxido negro. Cabeza hexagonal: acero 4140, templado por inducción, óxido negro. Elevador (riser): acero 1045, revenido y templado, óxido negro. Tornillo de sujeción: acero 4115, cementado y templado, óxido negro.

Medios

• Vídeo del producto
• Especificaciones (PDF)
• Vídeo de unidad de extensión

Opciones de pieza (seleccionables)

• Rosca mm: M12×1.75, M16×2.00
• Recorrido mm: 18, 21
• Par de apriete admisible (Lbs): 20.0, 33.2

Variantes (tabla)
Header: Detail | ID | SKU | Part Number | Thread mm | D | D1 | D2 | Dp | H ±0.02 | H1 | H2 | H3 | T1 Lifting Holes | S Stroke | W | Clamping Force ft/lbs | Allowable Tightening Torque Lbs | PN
Row: Detail | 151223 | PTPD1-12 | PTPD1-12 | M12×1.75 | 125 | 80 | 8 | 104 | 125 | 105 | 30 | 20 | M10x1.50 | 18 | 19 | 2248 | 20.0 | (empty)
Row: Detail | 151224 | PTPD1-16 | PTPD1-16 | M16×2.00 | 125 | 80 | 8 | 104 | 125 | 105 | 30 | 20 | M16×2.00 | 21 | 19 | 3372 | 33.2 | (empty)

Características / especificaciones técnicas

• Modelo: PTPD1
• Función: abrazadera de tracción compatible con atornillador de tuercas; cabeza hexagonal para operación manual o con llave de impacto; adecuada para producción automatizada y centros de mecanizado 5 ejes / horizontales
• Material y acabado del cuerpo: acero 1045, óxido negro
• Material y tratamiento de la cabeza hexagonal: acero 4140, templado por inducción, óxido negro
• Elevador: acero 1045, revenido y templado, óxido negro
• Tornillo de sujeción: acero 4115, cementado y templado, óxido negro
• Roscas disponibles: M12×1.75 y M16×2.00
• Recorridos disponibles: 18 mm (para M12), 21 mm (para M16)
• Números de pieza / variantes: PTPD1-12 (ID 151223), PTPD1-16 (ID 151224)
• Fuerza de sujeción (ft/lbs): PTPD1-12 = 2248 ft/lbs; PTPD1-16 = 3372 ft/lbs
• Par de apriete admisible (Lbs): PTPD1-12 = 20.0 Lbs; PTPD1-16 = 33.2 Lbs
• Rosca típica del orificio de elevación: PTPD1-12 = M10x1.50; PTPD1-16 = M16×2.00
• Dimensiones generales típicas: D = 125 mm, D1 = 80 mm, D2 = 8 mm, Dp = 104 mm, H = 125 mm, H1 = 105 mm, H2 = 30 mm, W = 19 mm
