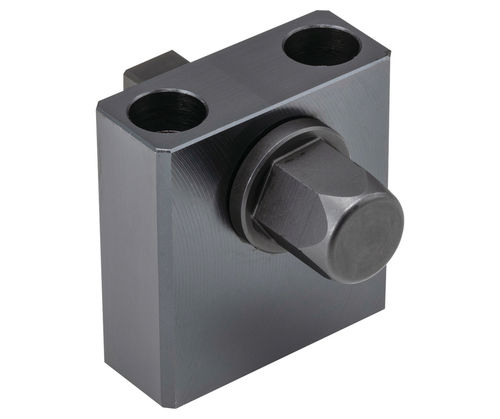

Alargador para abrazadera de palanca PTRC1 series

Resumen del producto
Las unidades de extensión PTRC1 amplían la distancia de accionamiento de las mordazas PTPD1 y de los soportes de trabajo con muelle PTNS1. La unidad admite una barra de extensión y una llave de vaso hexagonal (no incluidas). La cabeza hexagonal puede accionarse manualmente, con pistola de impacto o integrarse con un nutrunner para líneas de producción automatizadas. Cuerpo en acero 1045 con acabado óxido negro; cabeza hexagonal en acero 4135, templado y revenido, acabado óxido negro.

Opciones / Dimensiones

• PTRC1-25 (SKU PTRC1-25) — H=42 mm, H1=25 mm, H2=33 mm — Compatible: PTPD12
• PTRC1-30 (SKU PTRC1-30) — H=47 mm, H1=30 mm, H2=38 mm — Compatible: PTPD1-12, PTPD1-16
• PTRC1-40 (SKU PTRC1-40) — H=57 mm, H1=40 mm, H2=48 mm — Compatible: PTNS1-12
• PTRC1-50 (SKU PTRC1-50) — H=69 mm, H1=50 mm, H2=57 mm — Compatible: PTNS1-16

Compatibilidad

• Diseñado para trabajar con mordazas de tiro de la serie PTPD (variantes PTPD1)
• También funciona con soportes de trabajo con muelle PTNS1

Materiales y acabado

• Cuerpo: acero 1045 con acabado óxido negro
• Cabeza hexagonal: acero 4135, templado y revenido, acabado óxido negro

Uso

• Fije una barra de extensión y una llave hexagonal (no suministradas) para conectar a la mordaza o soporte
• La cabeza hexagonal puede girarse manualmente, con pistola de impacto o usarse con un nutrunner en líneas automatizadas

Incluido / No incluido

• Incluye: cuerpo de la unidad de extensión y cabeza hexagonal según lo descrito
• No incluye: barra de extensión ni llave hexagonal

Medios y documentación

• Vídeo del producto y ficha técnica descargable disponibles

Especificaciones técnicas

• Modelo: PTRC1
• Material (cuerpo): acero 1045
• Material (cabeza hex): acero 4135, templado y revenido
• Acabado: óxido negro en cuerpo y cabeza
• Funcionamiento: manual, pistola de impacto o compatible con nutrunner
• Requiere: barra de extensión y llave hexagonal (no suministradas)
• Tamaños disponibles: PTRC1-25, PTRC1-30, PTRC1-40, PTRC1-50
• Aplicación típica: ampliar la distancia de actuación de mordazas PTPD y soportes PTNS1 en líneas de producción automatizadas
