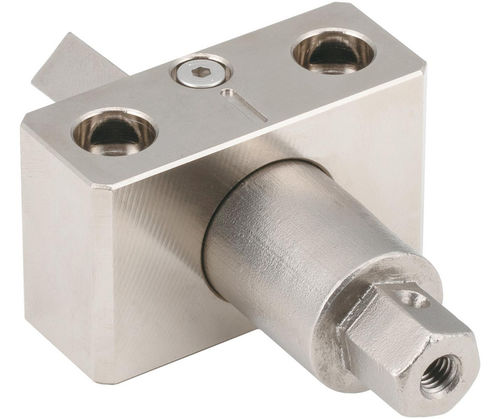

Brida de empuje hexagonal QLPDW-RC

cuadrada

Descripción
Esta unidad de extensión permite operar a distancia mordazas de tracción QLPDW. Se conecta a la mordaza mediante una barra de extensión y una llave de vaso hexagonal (no incluidas). La cabeza hexagonal puede girarse manualmente o accionarse con una llave de impacto, ofreciendo actuación desde distancia. El cuerpo es de acero 1045 con recubrimiento de níquel químico, el eje hexagonal es de acero inoxidable 304 y el eje cuadrado es de acero SS400 con recubrimiento de níquel químico. Compatible con la mordaza QLPDW85-300.

Opción de pieza (extracto)

• ID: 189671
• SKU: QLPDW85-RC
• Número de pieza: QLPDW85-RC
• Rosca: M6 x 1.00
• D (mm): 22
• Longitud del cuerpo (mm): 22
• Longitud de los brazos de extensión (mm): 20
• Longitudes (mm): 18.5 / 37
• Longitud de la cabeza (mm): 14
• Ancho total (mm): 55
• Ancho entre centros de agujeros de montaje (mm): 36
• Altura total (mm): 33
• Altura hasta el fondo del avellanado (mm): 26
• Altura hasta el centro de la carcasa (mm): 16
• Para usar con mordaza: QLPDW85-300

Especificaciones técnicas

• Modelo / Serie: QLPDW-RC
• Rosca: M6 x 1.00
• Diámetro del eje: 22 mm
• Longitud del cuerpo: 22 mm
• Longitud de los brazos de extensión: 20 mm
• Longitudes (listas): 18.5 mm y 37 mm
• Longitud de la cabeza: 14 mm
• Ancho total: 55 mm
• Ancho entre centros de agujeros de montaje: 36 mm
• Altura total: 33 mm
• Altura hasta el fondo del avellanado: 26 mm
• Altura hasta el centro de la carcasa: 16 mm
• Materiales: cuerpo – acero 1045 con recubrimiento de níquel químico; eje hexagonal – acero inoxidable 304; eje cuadrado – acero SS400 con recubrimiento de níquel químico
• Funcionamiento: giro manual o con llave de impacto; se conecta mediante barra de extensión y llave de vaso hexagonal (no incluidas)
• Mordaza compatible: QLPDW85-300
