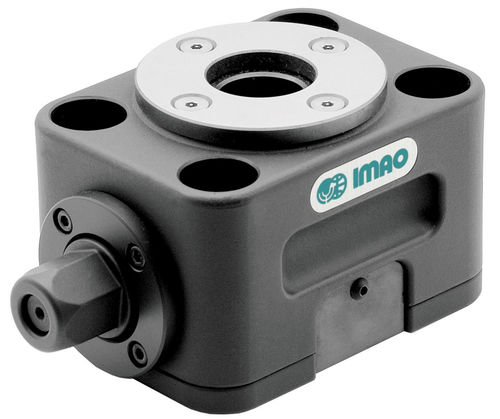

Brida de empuje para tuercas PTPD

redondamecánica

Descripción del producto
Las mordazas de tracción tipo bloque ofrecen un amarre muy rápido y seguro y son ideales para el mecanizado 5 ejes. Están formadas por una base de sujeción utilizada con tornillos de apriete. Las mordazas se montan bajo la pieza, permitiendo que la superficie a mecanizar quede accesible para la herramienta. Además del apriete con llave, esta mordaza puede accionarse con una llave de tuerca para automatización o con una llave de impacto para reducir la carga de trabajo. La repetibilidad de posicionamiento usando solo estas mordazas es de ±0,3.

Materiales y acabados
Cuerpo en acero 1045 con acabado óxido negro. Almohadilla de contacto en acero aleado 4140, templado y revenido, con acabado óxido negro. Casquillo de centrado en acero 4135, templado y revenido, con acabado óxido negro.

Tabla de piezas (fila seleccionada)
ID: 129797
SKU: PTPD12
Número de pieza: PTPD12
D (mm): 60
D1 (mm): 26
D2 (mm): 14 (+0/-0,2)
L (mm): 95
W (mm): 70
H (mm): 63 (±0,01)
Fuerza de apriete (Lbs): 2 700
Par de apriete (ft/lbs): 30

Características / especificaciones técnicas

• Ideal para mecanizado 5 ejes; se monta bajo la pieza para exponer la superficie mecanizada a la herramienta
• Puede apretarse con llave, con llave de tuerca (automatización) o con llave de impacto
• Repetibilidad de posicionamiento: ±0,3
• Material del cuerpo: acero 1045, acabado óxido negro
• Material de la almohadilla de contacto: acero aleado 4140, templado y revenido, acabado óxido negro
• Material del casquillo de centrado: acero 4135, templado y revenido, acabado óxido negro
• Diámetro de la cabeza de apriete: 60 mm
• Diámetro del orificio: 26 mm
• Diámetro del casquillo: 14 mm
• Longitud del cuerpo: 95 mm
• Ancho total: 70 mm
• Altura total: 63 mm
• Fuerza de apriete (llave/vaso): 2 700 Lbs
• Par de tornillo (llave/vaso): 30 ft/lbs
