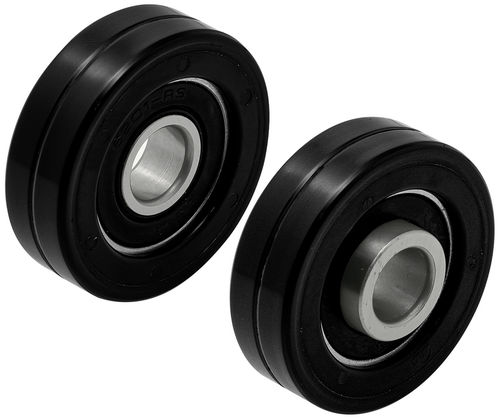

Soporte cojinete cilíndrico CTG series

de bolascon rodamiento de bolasde acero

Descripción
Estos rodillos con cojinete cubierto de uretano están diseñados para aplicaciones de carga ligera, como puertas correderas y transporte en carriers. La superficie de uretano está moldeada directamente sobre un cojinete especial cubierto para evitar la separación y proporcionar funcionamiento silencioso. Disponibles en versión sin collar (A) y con doble collar (B / D). Se pueden combinar varios rodillos con cojinete cubierto para soporte multipunto y distribución de carga.

Opciones de piezas (tabla)
ID | SKU | Número de pieza | Tipo | D (mm) | D1 (mm) | D2 (mm) | W (mm) | W1 (mm) | W2 (mm) | Tipo de cojinete especial | Pasadores de rodillo aplicables | PN
150944 | CTG-BR20 | CTG-BR20 | A | 6 | 20 | 8.6 | 8 | 5 | - | 696-2RS | RLP0605
150945 | CTG-BR20D | CTG-BR20D | B | 6 | 20 | 8.6 | 8 | 5 | 11 | 696-2RS | RLP0611
150946 | CTG-BR25 | CTG-BR25 | A | 6 | 25 | 10.3 | 9 | 6 | - | 626-2RS | RLP0606
150947 | CTG-BR25D | CTG-BR25D | B | 6 | 25 | 9.3 | 9 | 6 | 12 | 626-2RS | RLP0611
150948 | CTG-BR30 | CTG-BR30 | A | 8 | 30 | 12 | 11 | 7 | - | 608-2RS | RLP0807
150949 | CTG-BR30D | CTG-BR30D | B | 8 | 30 | 12 | 11 | 7 | 15 | 608-2RS | RLP0813
150950 | CTG-BR35 | CTG-BR35 | A | 8 | 35 | 12 | 11 | 7 | - | 608-2RS | RLP0807
150951 | CTG-BR35D | CTG-BR35D | B | 8 | 35 | 12 | 11 | 7 | 15 | 608-2RS | RLP0813
150952 | CTG-BR40 | CTG-BR40 | A | 10 | 40 | 14 | 12 | 8 | - | 6000-2RS | RLP1008
150953 | CTG-BR40D | CTG-BR40D | B | 10 | 40 | 14 | 12 | 8 | 16 | 6000-2RS | RLP1016

Medios
El documento de especificaciones (PDF) está disponible para este producto.

Características / especificaciones técnicas

• Aplicación: rodillos de uretano para cargas ligeras, adecuados para puertas correderas y transporte en carriers
• Superficie de uretano moldeada directamente al cojinete cubierto para evitar la separación
• Funcionamiento silencioso gracias al cuerpo de uretano
• Versiones disponibles: sin collar (A) y doble collar (B / D)
• Varios rodillos con cojinete cubierto pueden utilizarse juntos en combinación
• Cuerpo: poliuretano marrón oscuro, dureza Shore A95
• Cojinete: acero, doble sellado de goma (p. ej. 696-2RS, 626-2RS, 608-2RS, 6000-2RS)
• Múltiples opciones de pieza con dimensiones específicas y pasadores aplicables listados en la tabla de Opciones de piezas arriba
• Documento de especificaciones disponible (PDF)
